Kalibrátor netěsnosti

Pro bezpečné přístroje na testování těsnosti

Kalibrátor netěsnosti ZELTWANGER se používá pro kontrolu a parametrizaci přístrojů na testování úniků a těsnosti.

Za tímto účelem se kalibrátor netěsnosti připojí na simulaci netěsnosti přístroje a pomocí přesné škrtící klapky se nastaví požadovaná míra netěsnosti, v závislosti na působícím zkušebním tlaku.

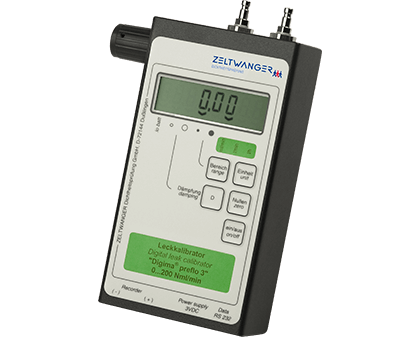

Kalibrátor netěsnosti od společnosti ZELTWANGER

Rozsah dodávky

1 x kalibrátor netěsnosti ZELTWANGER
1 x plastový kufřík s tvarovanou vložkou
1 x síťový zdroj
2 x baterie AA tužková
1 x zkušební hadice vč. spojek
1 x zkušební certifikát

Příslušenství

1 x kabel rozhraní RS-232SUB D9 5 m (objednací číslo: DE-100130)

Sledování měřidla

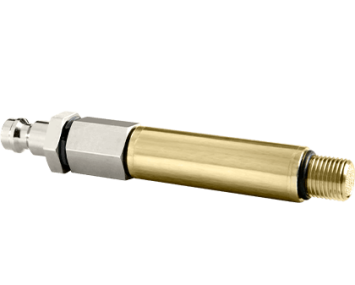

Doporučujeme každoroční kalibraci zkušební netěsnosti.

Měřicí rozsahy:	Objednací číslo:
200 (20) ml/min *	DB-100042-01
2000 (200) ml/min*	DB-100089-01

* Referenční podmínky podle DIN1343:
Tn = 273,15 K (0 °C)
Pn = 101325 Pa (1013,25 mbar absolutně)

Technické údaje kalibrátoru netěsnosti

Přesnost v dílčím rozsahu:	0 – 10 % < 1,5 % objemu (Z koncové hodnoty) (jemné nastavení)
Přesnost v dílčím rozsahu:	10 – 100 % < 1,5% v.E. (hrubé nastavení)
Rozlišení zobrazení:	0,005 % v. E.
Vliv teploty na naměřenou hodnotu:	0,1 % v. M./°C (v. M. = z naměřené hodnoty)
Maximální provozní tlak:	10 bar statický
Maximální průtok:	5.000 Nml / min
Datové rozhraní:	RS 232 (9pólové)
Rozměry (v x š x h):	Kalibrátor netěsnosti: 40 x 83 x 153 mm Plastový kufřík: 82 x 275 x 230 mm
Hmotnost:	Kalibrátor netěsnosti: 0,4 kg Plastový kufřík: 1,1 kg
Zdroj proudu:	2 x baterie AA / 2 x 1,2 V NiMH akumulátor / 3,3 V širokorozsahový zástrčkový síťový zdroj (100 – 240 VAC)
Zdroj stlačeného vzduchu:	Stlačený vzduch neobsahující olej a vodu (ISO 8573-1 třída 3)
Měřicí rozsah teploty:	10 °C – 40 °C
