ZEDcore

Srdce tluče modulárně

Integrací ZEDcore v režimu Plug and Play do všech přístrojů ZED (až na ZEDeco) bude Váš test těsnosti maximálně flexibilní a to bez komplikované instalace.

Díky této modularitě můžete měřicí obvody snadno a rychle v jednom přístroji vyměnit nebo používat jeden měřicí modul v různých přístrojích.

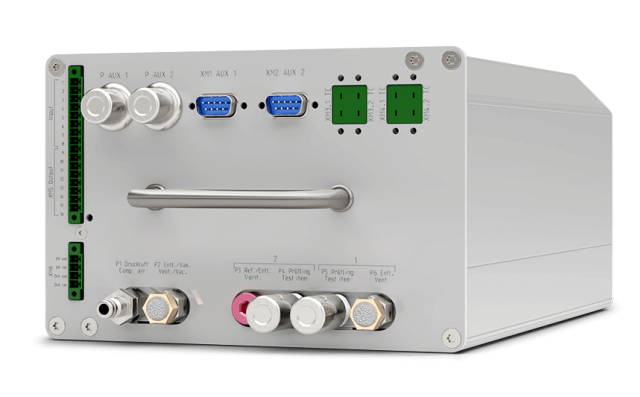

ZEDcore od ZELTWANGER

Metody měření

RD

RD relativní tlak (volitelně: 2kanál)

RD / GP

relativní tlak se zkouškou zvonem

RD / DF

relativní tlak s průtokem

DD

diferenční tlak

SD

dynamický tlak

MF

hmotnostní tok

(Dostupné tlakové rozsahy viz technické údaje)

Příslušenství (volitelně)

  • Externí odvzdušňovací ventil
  • Teplotní kompenzace

Příklady použití

  • Automotive: Motory, hlavy válců, převodovky, membrány, přídavné přístroje, výkonové adaptéry, hybridní pohony, tepelné výměníky, řídicí elektronika, baterie, vedení, ventily, palivové články, čerpadla …
  • Medicínská technika: Katétry, dialyzační filtry/boxy, vyplachovací systémy, hadicové systémy, nádoby na sekret, stříkačky, externí plíce …
  • Balení/kosmetika: Dávkovací čerpadla, plastové lahve, kartuše …
  • Domácí spotřebiče: Vodní výhybky, vodní čerpadla, plynové ventily/armatury, krbová kamna, kompresory …
  • Všeobecný průmysl: Válce, pojistné ventily, zpětné ventily, spojky, chapače, kulové kohouty, těsnění, škrticí kolíky …

Detailní zobrazení

Řídicí jednotka

Možnosti rozšíření a kombinací

ZEDbox 1 externí

+ 1 externí
max. 2 kanály
ZEDbase+ 1 interní

+ 1 externí
max. 2 kanály
ZEDmod interní

externí
max. 8 kanálů
ZEDflex interní

externí
max. 8 kanálů

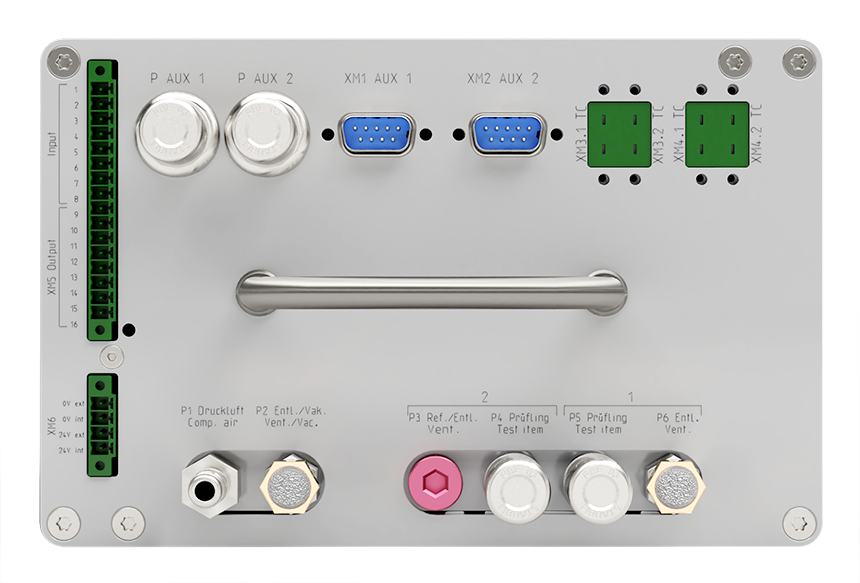

Rozhraní

  • Auxiliary
  • Teplotní čidlo

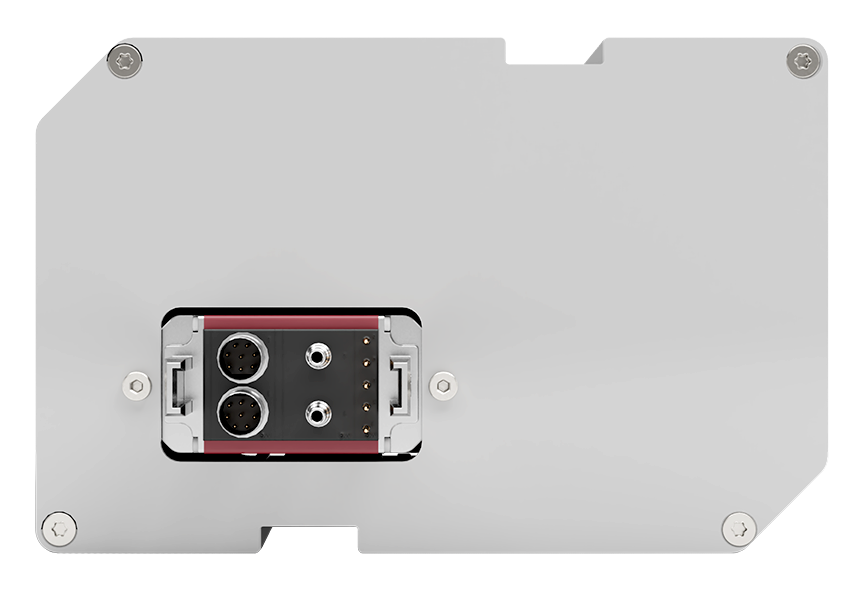

  • Rozhraní k řídicí jednotce
  • Rozměry (v x š x h): 139 x 235 x 315 mm
  • Hmotnost: cca 8 – 10 kg
  • Zdroj napětí: 24 VDC (+10 / -5 %) 5 A
  • Zkušební médium: Stlačený vzduch
    (neobsahující olej a vodu podle
    ISO 8573-1 třída 3)
Technické údaje: Relativní tlak Diferenční tlak Dynamický tlak Hmotnostní tok Průtok
Rozsah zkušebního tlaku Vakuum … 232 psi/16 bar 0 … 6 bar Vakuum … 116 psi/6 bar
Přesnost zkušebního tlaku 1 % v. E. (z koncové hodnoty) 1 % v. E. 1 % v. E.
Měřicí rozsah jako rozsah zkušebního tlaku – 1,45 … 1,45 psi – 100 … 100 mbar 10 000 … 450 000 ccm/min | ml/min -50 … 50 nebo -250 … 250 ccm/min | ml/min až 250 000 ccm/min | ml/min
Rozlišení měření 0,5 ppm v. E.
Nejmenší měřitelná změna tlaku (specificky pro typ) 0,5 Pa (14,50 psi/1 bar) … 4 Pa (232 psi/16 bar) 0,1 Pa 0,1 Pa (50 mbar) … 1,5 Pa (6 bar)
Přesnost měření (míra netěsnosti) v závislosti na zkušebním uspořádání v závislosti na zkušebním uspořádání typicky 5 % v. M. ne méně než 0,5 % v. E.
Opakovatelnost v závislosti na zkušebním uspořádání v závislosti na zkušebním uspořádání 0,5 % v. M. ne méně než 0,05 % v. E. (v závislosti na zkušebním uspořádání)

Další přesnosti, zkušební tlaky, možnosti ovládání, protokoly specifické pro zákazníka k nadřazeným systémům sběru a vyhodnocování dat na dotaz

Stažením listu technických údajů získáte všechny informace okolo ZEDcore bezplatně na jeden pohled.

Přednosti

  • Nejsou potřebné žádné znalosti programování, neboť se měřicí modul používá v režimu Plug and Play.

  • Jsou možné různé metody měření: Relativní tlak, relativní tlak se zkouškou zvonem, relativní tlak s průtokem, diferenční tlak, hmotnostní tok a dynamický tlak.

  • Prostoje strojů jsou kratší, protože odpadá instalace přístrojů na testování těsnosti.

  • Je potřebné menší předzásobení náhradními díly, protože lze měřicí obvody jednoduše vyměnit.

  • Při kalibraci vzniká časová a nákladová úspora, protože je třeba zaslat pouze měřící modul.

  • Následné náklady jsou nižší, neboť již nejsou potřebné žádné rezervní přístroje.
