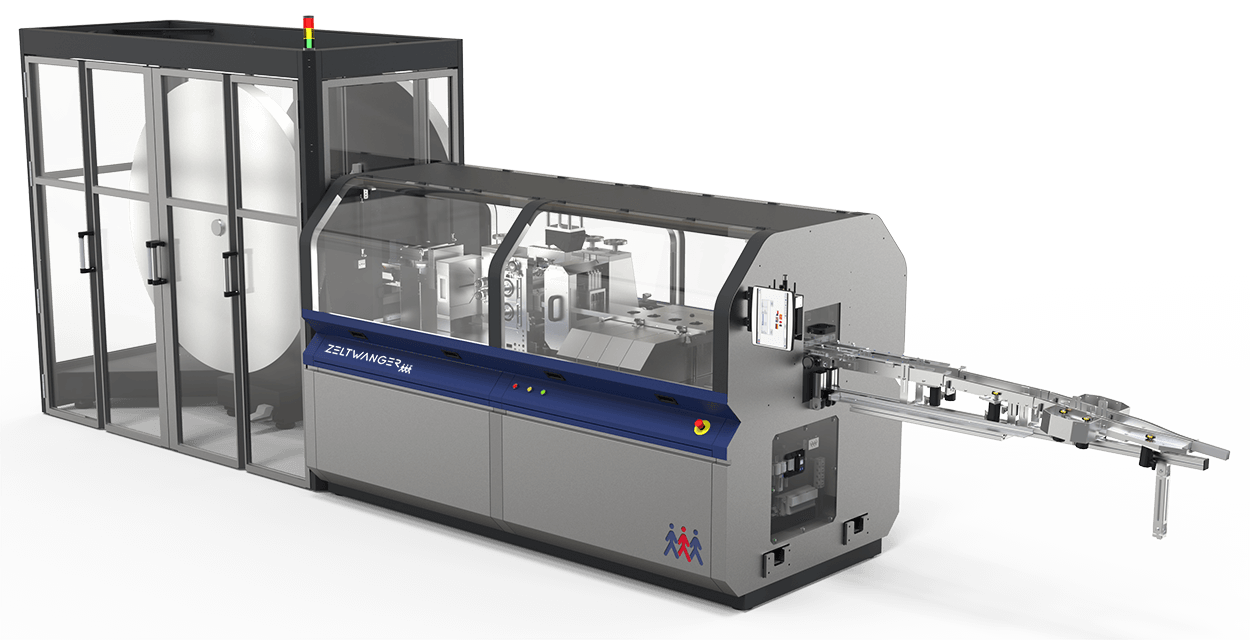

ZELTWANGER Fin Mill

VÝROBA TEPELNÝCH VÝMĚNÍKŮ BUDOUCNOSTI

Vysoce účinné lamely tepelných výměníků jsou klíčovým komponentem vysoce výkonných tepelných výměníků. Inteligentní a předvyvinuté systémy založené na standardizovaných procesech a architekturách jsou naším receptem na vysoce výkonný stroj na válcování vlnitých žeber.

ZELTWANGER Fin Mill

NAŠE ŘEŠENÍ PRO TECHNICKY PROMYŠLENOU
VÝROBU TEPELNÝCH VÝMĚNÍKŮ

S vysoce přesným systémem na výrobu lamel jsou splněny požadavky na složité geometrie lamel a extrémně vysoké hustoty lamel. Počínaje vlnitými lamelami až po lamely olejových chladičů lze vyrábět různé typy lamel. Přitom je dosahováno přesnosti ve výšce žeber ± 0,01 mm při rychlostech až 6,5 m/s. Výkon lze zvýšit použitím dvoustopého systému.

Další předností stroje je jeho kompaktní velikost, neboť je rozvaděč integrovaný v základním rámu stroje. Celkově je instalační plocha našeho stroje na válcování vlnitých žeber o 50 % menší než u jiných na trhu dostupných strojů.

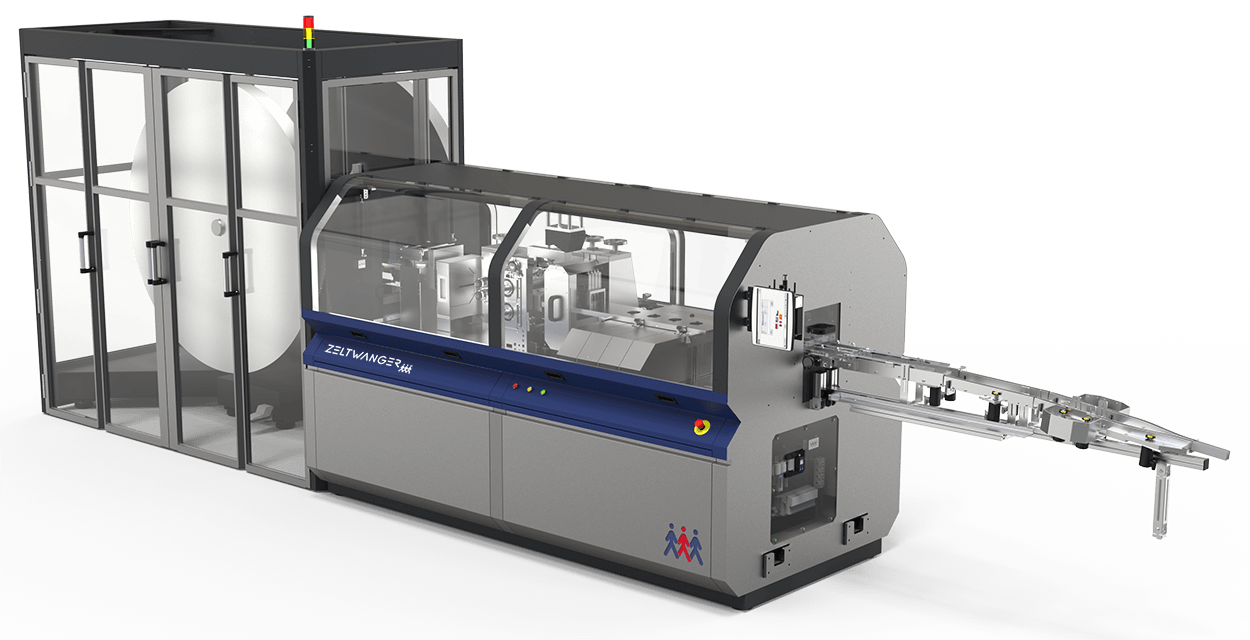

Fin Mill od ZELTWANGER

OBLASTI POUŽITÍ

  • Nízkoteplotní chladiče

  • Kondenzátory

  • Výparníky

  • Chladiče chladicích kapalin

  • Topná tělesa

  • Tepelná čerpadla

  • Chladiče plnicího vzduchu

  • Topidla PTC

TECHNICKÉ ÚDAJE V PŘEHLEDU

Layout Single Track & Double Track
Typ lamel Žaluziové lamely, ploché lamely, lamely olejových chladičů, lamely turbulátorů
Pásový materiál Hliník, ušlechtilá ocel, měď
Šířka pásu 10 mm – 110 mm
Žebra/min. 180 žeber/min. (Single Track) / 360 žeber/min. (Double Track)
Rychlost hladkého pásu Max. 6,5 m/s
Přestrojení Max. 10 min. s jedním seřizovačem

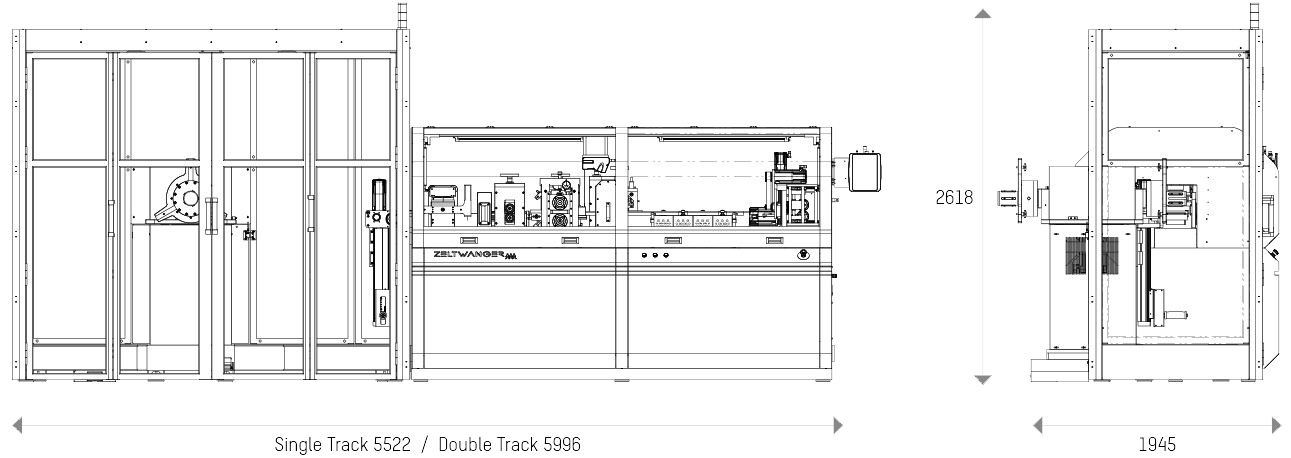

Technický výkres Fin Mill od ZELTWANGER

S vysoce přesným systémem na výrobu lamel jsou splněny požadavky na složité geometrie lamel a extrémně vysoké hustoty lamel. Lze vyrábět různé typy lamel počínaje vlnitými lamelami až po lamely olejových chladičů. Přitom je dosahováno přesnosti ve výšce žeber ± 0,01 mm při rychlostech až 6,5 m/s. Výkon lze zvýšit použitím dvoustopého systému.

Další předností stroje je jeho kompaktní velikost. Rozvaděč je integrovaný v základním rámu stroje. Celkově je instalační plocha stroje na válcování vlnitých žeber ZELTWANGER o 50% menší než u jiných na trhu dostupných strojů.

TYTO VÝHODY MÁTE S NAŠÍM FIN MILL

  • Kompaktní konstrukce s integrovaným rozvaděčem
    O 50 % menší potřeba místa a autonomní systém

  • Všechna nastavování procesů jsou řízená přes HMI
    Nejsou potřebná žádná ruční nastavení obsluhou

  • Vodorovně létající gilotina jako řezací jednotka
    Žádné spouštění a zastavování a žádná kolísání délky

  • Vysoce dynamická řezací jednotka
    180 řezů za minutu v jedné stopě při vysoké hustotě lamel

  • Automatické řízení hran svitkových pásů
    Přesnost ± 0,05 mm při 6,5 m/s

  • Olejové mazání závislé na rychlosti a šířce postřiku
    Optimalizovaná spotřeba oleje

  • Inline systém měření výšky a hustoty
    100 % kontrola kvality

  • Integrovaný systém měření úhlů lamel
    Maximální zajištění kvality

  • Variabilní směr výroby
    Maximální flexibilita

  • Uchycení tvarovacího válce nezávislé na výrobci
    Maximální flexibilita při výběru nástrojů

MOŽNOSTI POUŽITÍ

  • Fin form roll

    Fin form roll

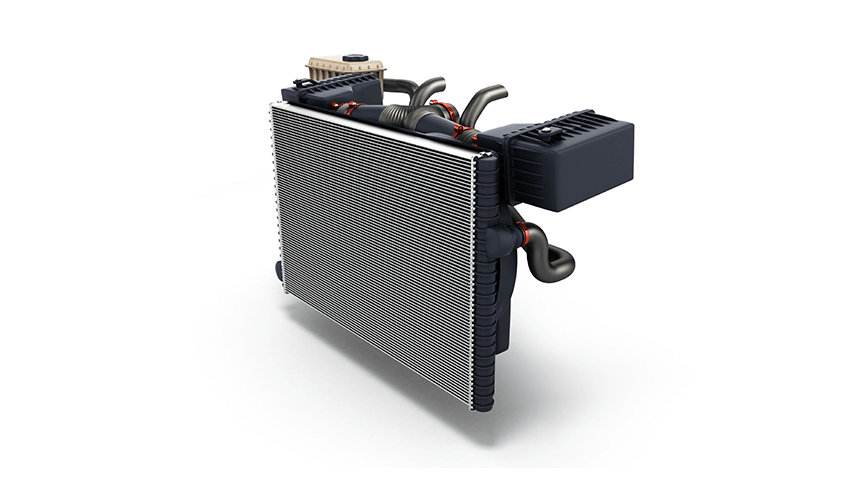

  • Thermomanagement

    Thermomanagement

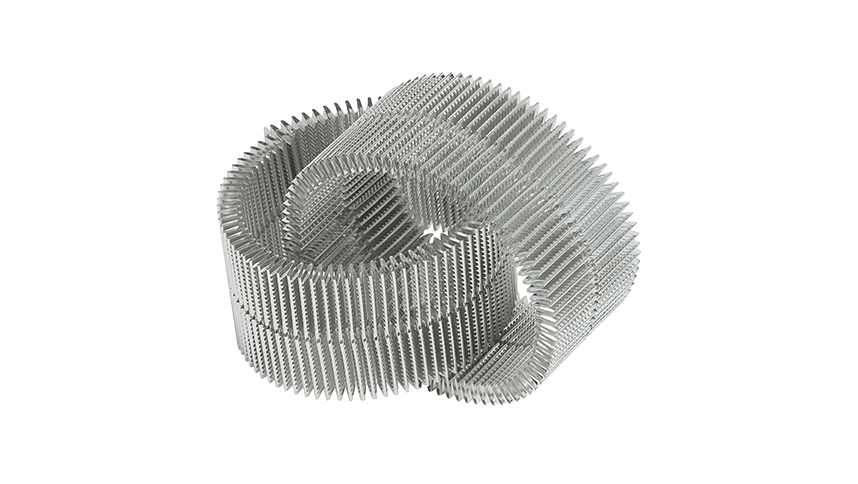

  • Vlnitá žebra

    Vlnitá žebra

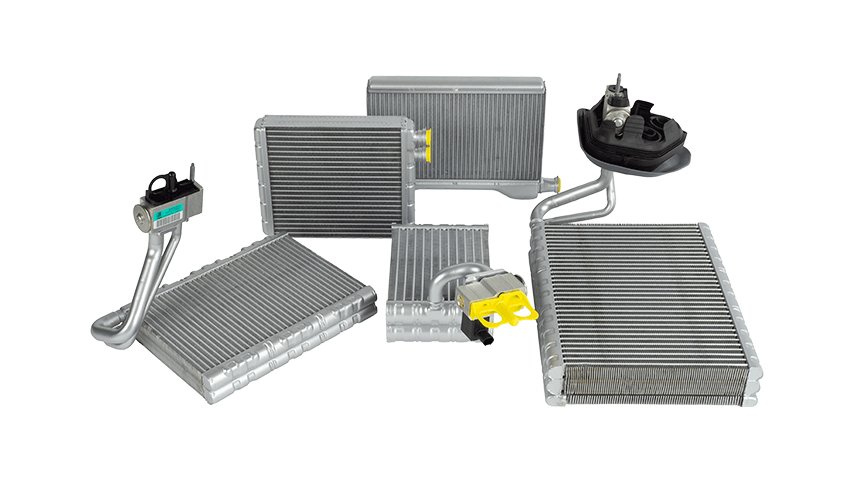

  • Tepelné výměníky

    Tepelné výměníky

JEDINEČNÉ KONKURENČNÍ VÝHODY A BENEFITY

  • Dvojitý obracecí naviják
    Beznástrojové přizpůsobení šířky pásu
    > O 50 % kratší doby vystrojování

  • Regulátor síly pásu
    Bezeskluzová regulace
    > Pro konstantní výšku vlnitého žebra

  • Řízení hran pásu
    Možné úhlové vyrovnání ± 5°
    > Maximální flexibilita

  • Nůžky na rolované pásy
    Nejsou potřebné žádné výměnné díly
    > Vystrojování kompletně odpadá

  • Tvarovací válec
    Rychloupínací systém
    > Doby vystrojování se zkracují o 80 %

  • Řasený válec
    Změny typu prostřednictvím paketu řasených kotoučů
    > Zkracuje doby vystrojování na minimum

Další jedinečné konkurenční výhody Fin Mill (PDF)
