ZEDsystem

Integrace dalších procesů

ZEDsystem je individuálně konfigurovatelné zařízení s posuvnými saněmi pro test těsnosti.

Umožňuje integraci dalších procesů, rychlé přestrojení a rovněž ruční nebo automatizované nakládání. ZEDsystem lze integrovat do plně automatických výrobních linek, ale i používat ručně a nabízí optimální řešení pro každého zákazníka prostřednictvím třech konstrukčních řad.

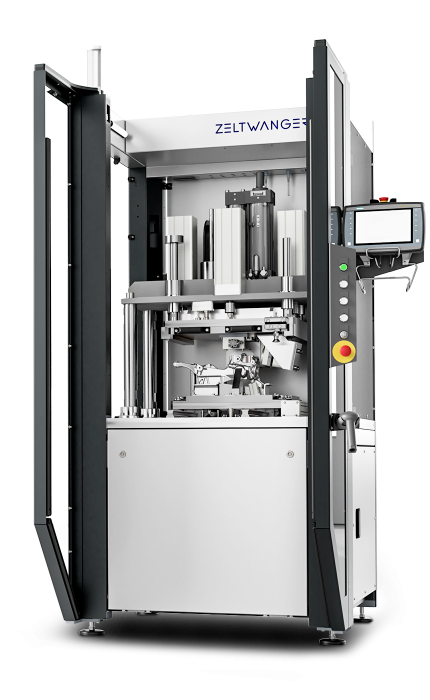

ZEDsystem od ZELTWANGER

Metody měření

RD

RD relativní tlak (volitelně: 2kanál)

RD / GP

relativní tlak se zkouškou zvonem

RD / DF

relativní tlak s průtokem

DD

diferenční tlak

SD

dynamický tlak

MF

hmotnostní tok

(Dostupné tlakové rozsahy viz technické údaje ZEDcore & ZEDsatellite)

Procesy

  • Označování součástí laserem (kód DMC), ražení vrypů, důlek nebo barevný bod
  • Spojování
  • Zalisování kuliček / expandérů
  • Šroubování
  • Elektrické zkoušení
  • Kontrola přítomnosti
  • Čtení čárových kódů / DMC

Příklady použití ZEDsystem

  • Automotiv: Hliníkové lité pouzdro, blok válců, hlava válce, převodovky, tepelné výměníky, řídicí elektronika, baterie, vedení, ventily, palivové články, čerpadla …
  • Medicínská technika: Katétry, dialyzační filtry/boxy, vyplachovací/hadicové systémy, nádoby na sekret, stříkačky, externí plíce …
  • Balení/kosmetika: Dávkovací čerpadla, plastové lahve, kartuše …
  • Domácí spotřebiče: Vodní výhybky/čerpadla, plynové ventily/armatury, elektrosoučástky …
  • Všeobecný průmysl: Válce, pojistné/zpětné ventily, spojky, chapače, kulové kohouty, těsnění …

ZEDsystem: Konstrukční řady v přehledu

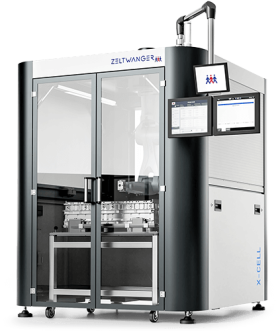

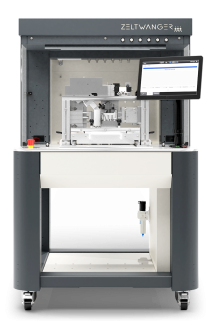

Konstrukční řady ZEDsystem

Vlastnosti výrobku

  • Řídicí jednotka: Siemens nebo Beckhoff
  • Ovládací prvky: Multidotykový ovládací panel a ovládací pole
  • Komunikace: Napojení na zákaznické systémy ERP přes OPC-UA, TCP-IP, SAP, řídicí počítač, … nebo USB a síťové rozhraní např. pro export dat do CSV, XML
  • Bezpečnost: Boční opláštění, křídlové dveře s bezpečnostními spínači na zadní straně, přístupnost vpředu skrz bezpečnostní světelnou mříž
    Bezpečnostně technické napojení na automatické nakládání a vykládání
  • Pneumatika / elektrika: Integrovaná v zařízení
  • Stavový ukazatel: Stav zařízení prostřednictvím signálního světla, kontrola součástí OK / NOK prostřednictvím konceptu LED
  • Výměnné nástroje: Kódovaný rychlovýměnný systém (RFID, binární), výměnný zepředu a zezadu, bez nářadí
  • Efektivita: Menší spotřeba díky inteligentnímu softwaru, moderním komponentům a správnému dimenzování
  •
Konstrukční řada 1000 2000 3000
Velikost součásti nejméně (d x š x v) 350 x 350 x 250 mm 600 x 500 x 300 mm 600 x 500 x 300 mm
Hmotnosti součásti max. 25 kg 50 kg 50 kg
Adaptační síly max. < 30 kN /< 5 kN (vert. / horiz.) < 100 kN /< 15 kN (vert. / horiz.) < 100 kN /< 15 kN (vert. / horiz.)
Doba taktu cca 8 s (plus čas testování) cca 10 s (plus čas testování) cca 12 s (plus čas testování)
Rozměry zařízení (d x š x v) 1 100 x 1 100 x 2 200 mm 1 540 x 1 540 x 2 200 mm 3 740 x 2 640 x 2 200 mm
Počet modulů testování těsnosti až 3 (max. 6 kanálů) až 4 (max. 8 kanálů) až 4 (max. 8 kanálů)
Zdroj napětí 400 V 400 V 400 V

Všechny technické informace máte s listem technických údajů k dispozici i ke stažení.
