ZEDflex

Adaptovatelné standardní řešení

Řešení testování těsnosti ZEDflex řeší specifické požadavky zákazníka prostřednictvím flexibilně umístitelných měřicích obvodů.

Je použit maximálně výkonný software ZED. Univerzální vyhodnocovací jednotka umožňuje bezpečnou výměnu dat a rovněž archivování výsledků měření.

U flexibilních měřicích obvodů používá kompaktní ZEDsatellite nebo modulu Plug and Play ZEDcore.

ZEDbox od ZELTWANGER

Metody měření

RD	RD relativní tlak (volitelně: 2kanál)
RD / GP	relativní tlak se zkouškou zvonem
RD / DF	relativní tlak s průtokem
DD	diferenční tlak
SD	dynamický tlak
MF	hmotnostní tok

(Dostupné tlakové rozsahy viz ZEDsatellite)

Příslušenství (volitelně)

Zásuvka klávesnice
Klávesnice
Obrazovka (umístitelná do racku 17“)
Čtečka čárových kódů
Externí odvzdušňovací ventil
Podstavec pro zkušební uspořádání

Možnosti konfigurace s ZEDflex

ZEDcontrol

Univerzální 19" řídicí a vyhodnocovací jednotka pro až 8 měřicích modulů ZEDsatellite nebo ZEDcore

Vlastnosti

Řídicí a vyhodnocovací jednotka s výkonnou vícejádrovou CPU a Windows Standard Embedded 7
Ukládání dat > 1 000 000 výsledků zkoušek
> 1 000 volně parametrizovatelných zkušebních programů
Umístitelnost do racku (2HE 19“)

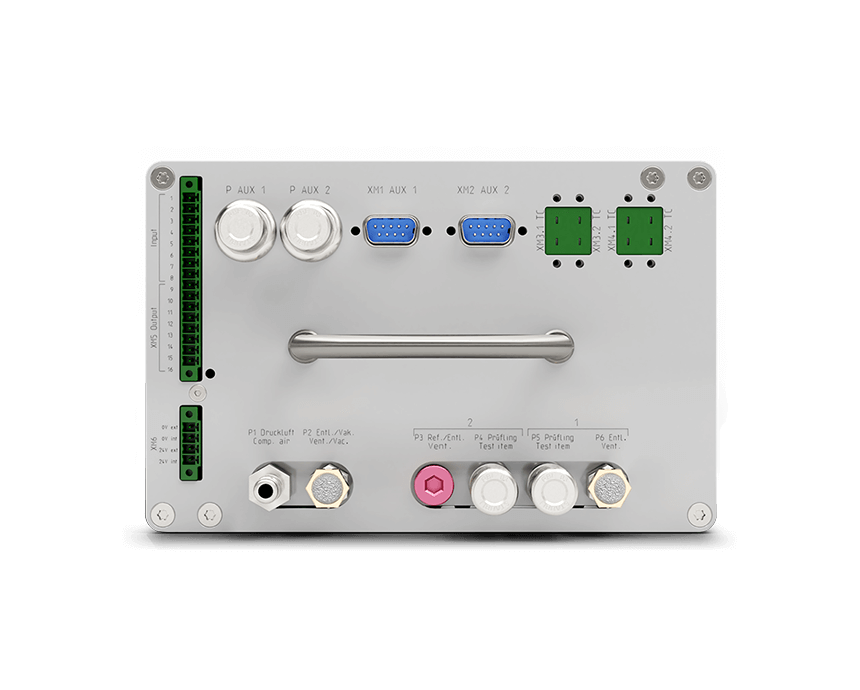

Měřicí modul ZEDcore

Až max. 8 testovacích kanálů
Další informace k měřicím modulům naleznete v listu technických údajů ZEDcore
Lze realizovat všechny běžné metody měření
Funkce vlastního testu

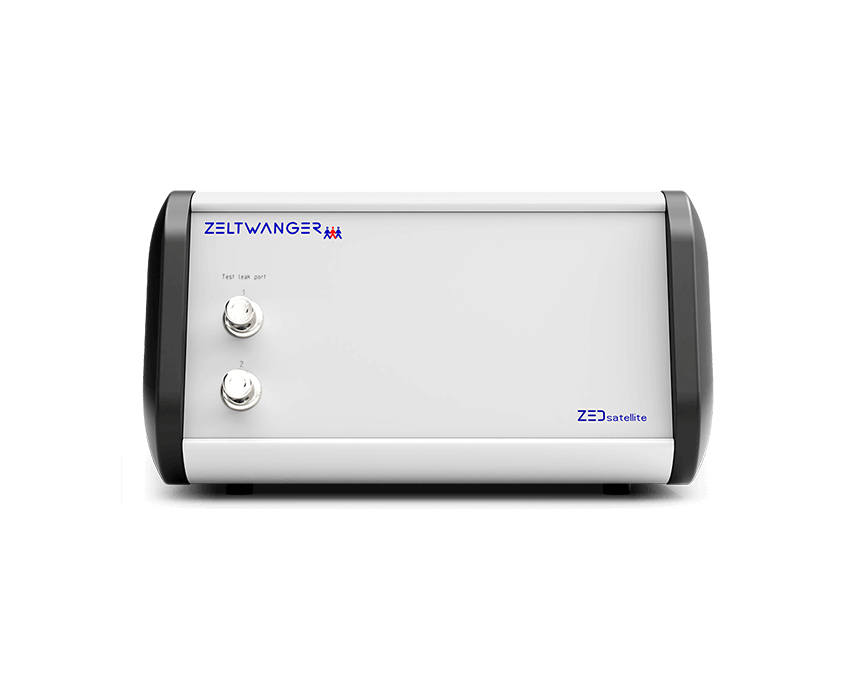

Měřicí modul ZEDsatellite

Integrace našich decentralizovaných měřicích obvodů ZEDsatellite je rovněž možná. Další informace naleznete u výrobku ZEDsatellite.

Podstavec

Možnosti

Rozvaděč
Opláštění pro referenční objem
Možnost umístění pro vakuové čerpadlo nebo jednotku zesilovače tlaku
Předávací lišta volitelně na přední nebo zadní straně
Provedení pevně stojící nebo na kolečkách

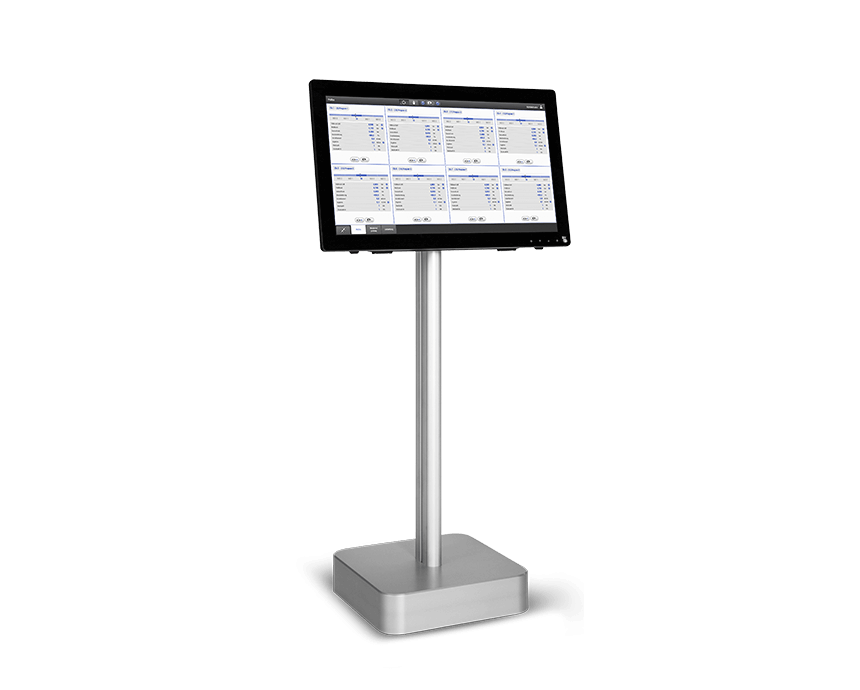

Obrazovka

Možnosti

Stand-Alone
Integrovaná v racku
Specificky pro zákazníka

Vlastnosti

Grafické znázornění průběhu měření pro každý kanál
Statistická funkce
TFT barevný displej s dotykovou obrazovkou

Příklady použití

Automotive: Kompletní motory, hlavy válců, převodovky, tepelné výměníky, řídicí elektronika, baterie, vedení, ventily, palivové články, čerpadla, ...
Medicínská technika: Katétry, dialyzační filtry/boxy, vyplachovací/hadicové systémy, nádoby na sekret, stříkačky, externí plíce, ...

Balení / kosmetika: Dávkovací čerpadla, plastové lahve, kartuše, ...
Domácí spotřebiče: Vodní výhybky / čerpadla, plynové ventily/armatury, krbová kamna, kompresory, ...
Všeobecný průmysl: Válce, pojistné ventily, zpětné ventily, spojky, chapače, kulové kohouty, těsnění, ...

Možnosti ovládání

PROFIBUS / PROFINET***
Ethernet (Modbus)
Řízení čárovým kódem (RS232)
RS232 (Modbus)
Konfigurovatelné digitální vstupy a výstupy (modul) ***

***volitelně

Rozhraní

VGA: pro připojení externího monitoru
Rozhraní USB a Ethernet: např. pro export dat do CSV, XML
Rozhraní RS232: např. pro kalibrátor netěsnosti
Zdroj napětí: 24 VDC (+10 / -5 %) 6.7A

Další přesnosti, zkušební tlaky, možnosti ovládání, protokoly specifické pro zákazníka k nadřazeným systémům sběru a vyhodnocování dat na dotaz

Získejte s listem technických údajů ke stažení všechny technické informace v jednom přehledu.

List technických údajů ZEDflex (PDF, EN)
