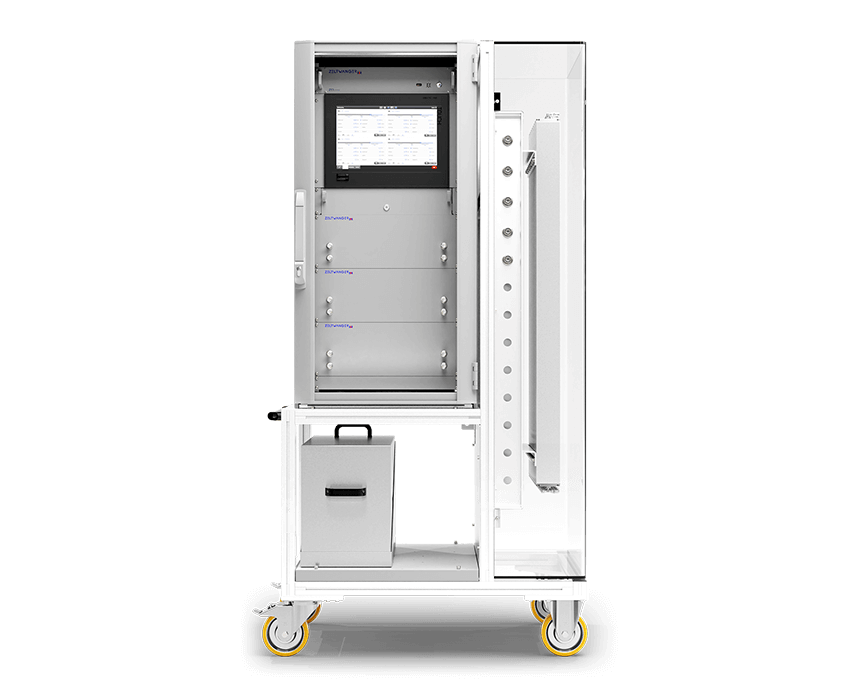

ZEDflex

Die adaptierbare
Standardlösung

Die Dichtheitsprüflösung ZEDflex löst kundenspezifische Anforderungen mittels flexibel positionierbaren Messkreisen.

Dabei wird die höchst leistungsfähige ZED-Software eingesetzt. Eine universelle Auswerteeinheit ermöglicht den sicheren Datenaustausch sowie die Archivierung der Messergebnisse.

Bei den flexiblen Messkreisen wird auf das kompakte ZEDsatellite oder das Plug-and-Play-Modul ZEDcore zurückgegriffen.

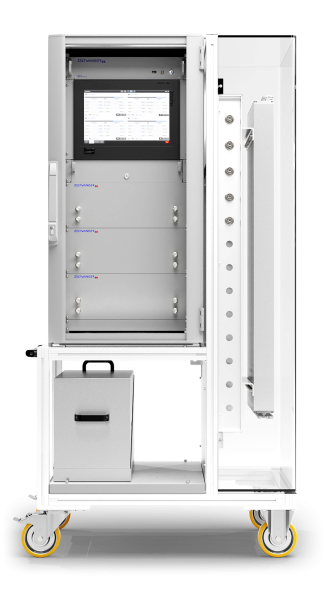

Die ZEDflex von ZELTWANGER

Messmethoden

RD
RD Relativdruck (optional: 2-Kanal)
RD / GP
Relativdruck mit Glockenprüfung
RD / DF
Relativdruck mit Durchfluss
DD
Differenzdruck
SD
Staudruck
MF
Massefluss

(Erhältliche Druckbereiche siehe ZEDsatellite)

Zubehör (optional)

  • Tastaturschublade
  • Tastatur
  • Bildschirm (rackfähig 17“)
  • Barcode-Scanner
  • Externes Entlüftungsventil
  • Gestell für Prüfaufbau

Konfigurationsmöglichkeiten mit ZEDflex

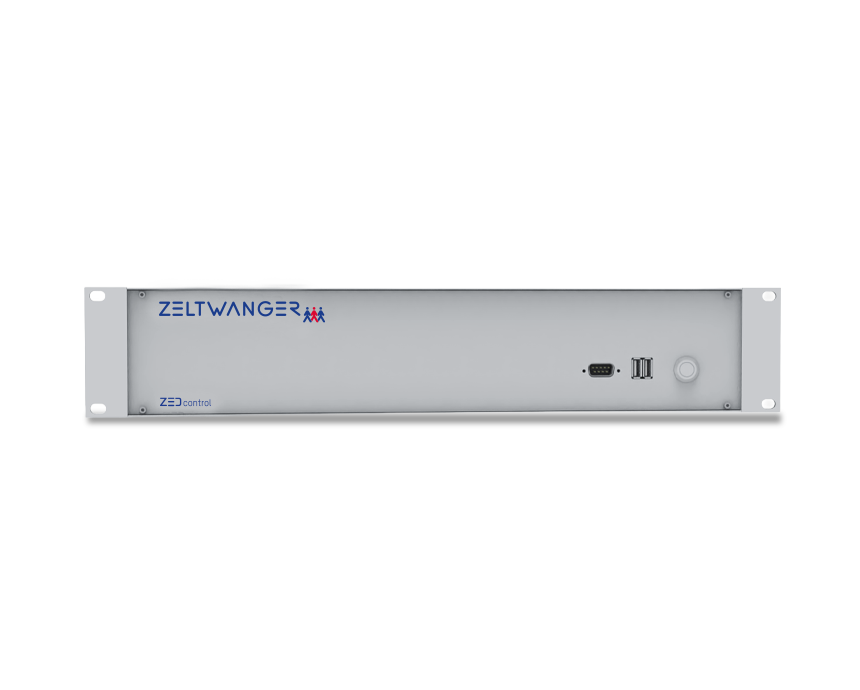

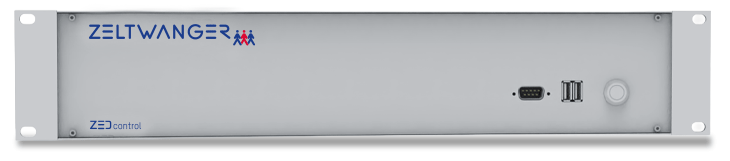

ZEDcontrol

ZEDcontrol

Universelle 19″-Steuer- und Auswerteeinheit für bis zu 8 ZEDsatellite- oder ZEDcore-Messmodule

Merkmale

  • Steuer- und Auswerteeinheit mit leistungsfähiger Mehrkern-CPU und Windows Standard Embedded 7
  • Datenspeicherung > 1.000.000 Prüfergebnisse
  • > 1.000 frei parametrierbare Prüfprogramme
  • Rackfähig (2HE 19“)

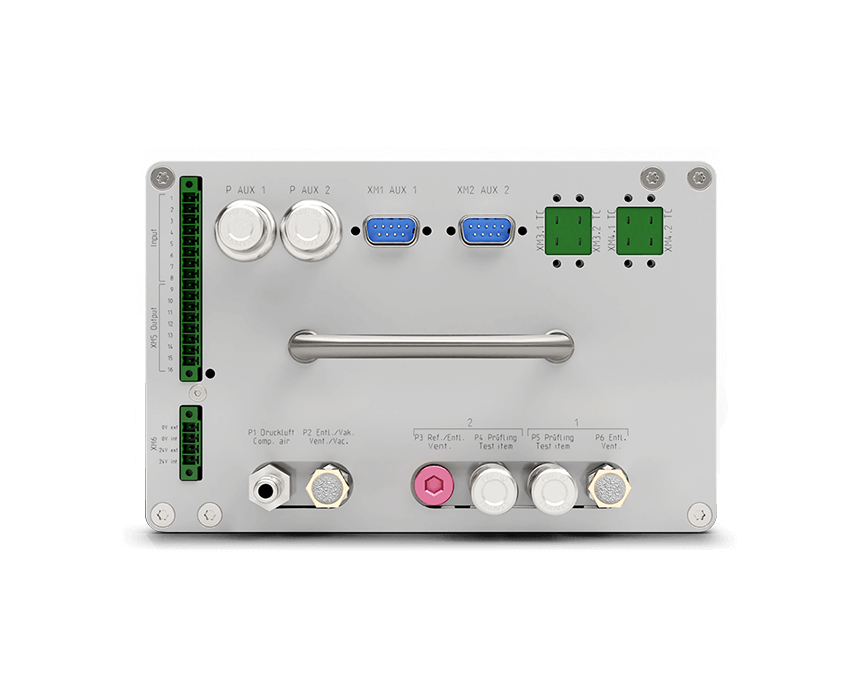

ZEDcore

Messmodul ZEDcore

  • Bis zu max. 8 Prüfkanäle
  • Weitere Infos zu den Messmodulen finden Sie auf dem Datenblatt ZEDcore
  • Alle gängigen Messverfahren können umgesetzt werden
  • Eigentestfunktion

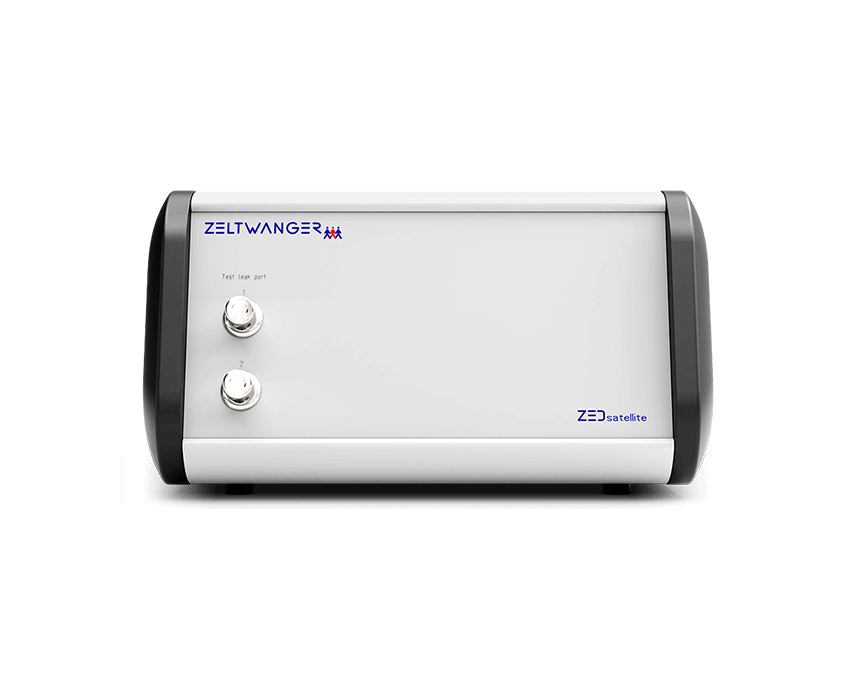

ZEDsatellite

Messmodul ZEDsatellite

Die Integration unserer dezentralen Messkreise ZEDsatellite ist ebenfalls möglich. Weitere Infos finden Sie beim Produkt ZEDsatellite.

ZEDflex

Gestell

Optionen

  • Schaltschrank
  • Einhausung für Referenzvolumen
  • Unterbringungsmöglichkeit für eine Vakuumpumpe oder eine Druckverstärkereinheit
  • Übergabeleiste wahlweise an der Vorder- oder Rückseite
  • Ausführung feststehend oder auf Rollen

Bildschirm

Optionen

  • Stand-Alone
  • Integriert im Rack
  • Kundenspezifisch

Merkmale

  • Grafische Darstellung
    des Messverlaufes pro Kanal
  • Statistikfunktion
  • TFT-Farbdisplay mit Touchscreen

Anwendungsbeispiele

  • Automotive: Komplettmotoren, Zylinderköpfe, Getriebe, Wärmetauscher, Steuerelektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen, …
  • Medizintechnik: Katheter, Dialysefilter /-boxen, Spül-/ Schlauchsysteme, Sekretbehälter, Spritzen, Externe Lungen, …
  • Verpackung / Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen, …
  • Hausgeräte: Wasserweichen /-pumpen, Gasventile /-armaturen, Kaminöfen, Kompressoren, …
  • Allgemein Industrie: Zylinder, Sicherheitsventile,Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen, …

Ansteuerungsmöglichkeiten

  • PROFIBUS / PROFINET***
  • Ethernet (Modbus)
  • Barcodesteuerung (RS232)
  • RS232 (Modbus)
  • Konfigurierbare digitale Ein- und Ausgänge (Modul) ***

***optional

Schnittstellen

  • VGA: für den Anschluss eines externen Monitors
  • USB- und Ethernet-Schnittstelle: z. B. für den Datenexport in CSV, XML
  • RS232-Schnittstelle: z. B. für den Leckkalibrator
  • Spannungsversorgung: 24 VDC (+10 / -5 %) 6.7A

Weitere Genauigkeiten, Prüfdrücke, Ansteuerungsmöglichkeiten, kundenspezifische Protokolle zu übergeordneten Datenerfassungs- und Auswertesystemen auf Anfrage

Erhalten Sie mit dem Datenblatt zum Download alle technischen Informationen auf einen Blick.

Datenblatt ZEDflex (PDF)
