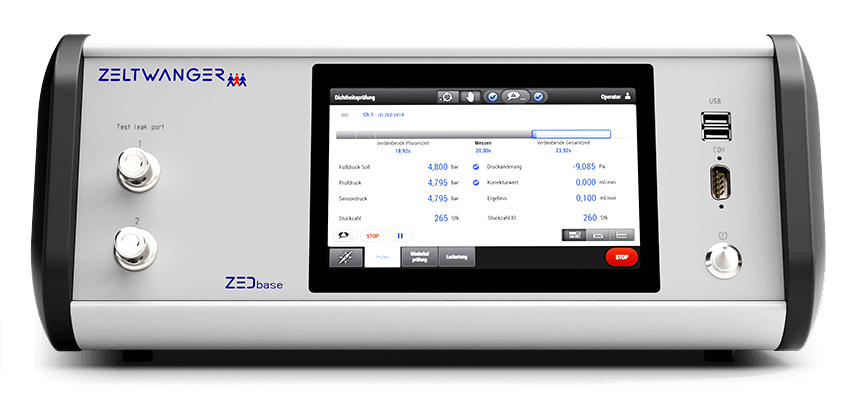

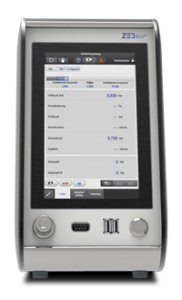

ZEDbase+

Dobrý test těsnosti začíná se základy

ZEDbase+ je dalším vývojem ZEDbase s novým výběrem inteligentních standardních doplňkových funkcí. Tak přizpůsobíte systém testování těsnosti bez problémů svým individuálním požadavkům na testování.

Díky intuitivnímu uživatelskému rozhraní s mnoha standardními funkcemi lze přístroj snadno seřídit a obsluhovat.

Metody měření

RD	RD RD relativní tlak (volitelně: 2kanál)
RD / GP	RD / GP relativní tlak se zkouškou zvonem
RD / DF	RD / DF relativní tlak s průtokem
DD	DD diferenční tlak
SD	SD dynamický tlak
MF	MF hmotnostní tok

(Dostupné tlakové rozsahy viz technické údaje)

Příslušenství (volitelně)

Zkušební netěsnost
Kalibrátor netěsnosti
Čtečka čárových kódů
Externí odvzdušňovací ventil
Teplotní kompenzace
Klávesnice

Příklady použití

Automotiv: Kompletní motory, hlavy válců, převodovky, tepelné výměníky, řídicí elektronika, baterie, vedení, ventily, palivové články, čerpadla, …
Medicínská technika: Katétry, dialyzační filtry/boxy, vyplachovací/hadicové systémy, nádoby na sekret, stříkačky, externí plíce, …

Balení/kosmetika: Dávkovací čerpadla, plastové lahve, kartuše, …
Domácí spotřebiče: Vodní výhybky/čerpadla, plynové ventily/armatury, krbová kamna, kompresory, …
Všeobecný průmysl: Válce, pojistné/zpětné ventily, spojky, chapače, kulové kohouty, těsnění, …

Vlastnosti výrobku

Ovládání na bázi PC s výkonným vícejádrovým procesorem a Windows Embedded 7
6,5″ TFT barevný displej s dotykovou obrazovkou
Grafické znázornění průběhu měření
Ukládání dat > 1 000 000 výsledků zkoušek
> 1 000 volně parametrizovatelných zkušebních programů
Funkce vlastního testu
Statistická funkce
Automatické sledování zkušebního tlaku
Elektronický regulátor tlaku
Přípojka simulace netěsnosti k připojení zkušební netěsnosti nebo kalibrátoru netěsnosti
Sekvenční testy/paralelní testování
(u 2-kanálových přístrojů)
Automatické zjišťování objemu s referenční netěsností
Řízení ZEDsatellite

Možnosti ovládání

PROFIBUS/PROFINET* Ethernet (Modbus)
Řízení čárovým kódem (RS232) RS232 (Modbus)
Konfigurovatelné digitální vstupy a výstupy*

*volitelně

Rozhraní

VGA: pro připojení externího monitoru
Rozhraní USB a Ethernet: např. pro export dat do CSV, XML
Rozhraní RS232: např. pro kalibrátor netěsnosti
Rozměry (v x š x h): 175 x 410 x 425 mm
Hmotnost: cca 12 – 15 kg
Zdroj napětí: 24 VDC (+10 / -5 %) 5 A
Zkušební médium: Stlačený vzduch (neobsahující olej a vodu podle ISO 8573-1 třída 3)

Technické údaje:	Relativní tlak	Diferenční tlak	Dynamický tlak	Hmotnostní tok	Průtok
Rozsah zkušebního tlaku	Vakuum … 232 psi/16 bar		0 … 6 bar	Vakuum … 87 psi/6 bar
Přesnost zkušebního tlaku	1 % v. E. (z koncové hodnoty)	1 % v. E.	1 % v. E.	1 % v. E.
Měřicí rozsah	jako rozsah zkušebního tlaku	– 1,45 … 1,45 psi – 100 … 100 mbar	10 000 … 450 000 ccm / min \| ml / min	-50 … 50 nebo -250 … 250 ccm/min \| ml/min	až 250 000 ccm/min \| ml/min
Rozlišení měření	0,5 ppm v. E.
Nejmenší měřitelná změna tlaku (specificky pro typ)	0,5 Pa (14,50 psi / 1 bar) … 4 Pa (232 psi / 16 bar)	0,1 Pa	0,1 Pa (50 mbar) … 1,5 Pa (6 bar)
Přesnost měření (míra netěsnosti)	v závislosti na zkušebním uspořádání		v závislosti na zkušebním uspořádání	typicky 5 % v. M. ne méně než 0,5 % v. E.
Opakovatelnost	v závislosti na zkušebním uspořádání		v závislosti na zkušebním uspořádání	0,5 % v. M. ne méně než 0,05 % v. E. (v závislosti na zkušebním uspořádání)
