ZEDbox

Univerzální řídicí a vyhodnocovací jednotka

ZEDbox se přizpůsobí Vašim požadavkům: Univerzální řídicí a vyhodnocovací jednotka umožňuje jako síťová paměť současně bezpečný přenos dat a archivaci všech výsledků měření Vašich přístrojů na testování těsnosti z řady ZED.

Pro bezpečnou výměnu dat lze ZEDbox individuálně přizpůsobit Vašemu vnitropodnikovému systému ERP a používat jako bránu. Navíc lze přes univerzální řídicí a vyhodnocovací jednotku ovládat nové, decentralizované moduly ZEDsatellite a rovněž individuální zařízení a vyhodnocovat jejich data.

ZEDbox je kompatibilní se všemi přístroji řady ZED.

Vlastnosti výrobku

Ovládání na bázi PC s výkonným vícejádrovým procesorem (např. Intel ® CoreTM i7) a Windows Embedded 7
6,5″ TFT barevný displej s dotykovou obrazovkou
Ukládání dat na SSD (kapacita: specifická pro zákazníka do cca 1 TB)

Příslušenství (volitelně)

Paměť
Myš
Klávesnice

Příklady použití ZEDbox

Brána k zákaznickým sítím a aplikacím
Centrální síťová paměť pro přístroje na testování těsnosti ZELTWANGER

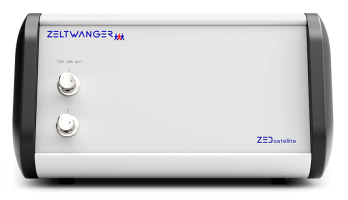

Řídicí jednotka pro decentralizované moduly ZEDsatellite
Ovládání zařízení specifických pro zákazníka

Možnosti ovládání

PROFIBUS/PROFINET* Ethernet (Modbus)
Řízení čárovým kódem (RS232) RS232 (Modbus)
Konfigurovatelné digitální vstupy a výstupy*

Rozhraní

VGA: pro připojení externího monitoru*
Rozhraní USB a Ethernet: např. pro export dat do CSV, XML (zkušební programy, výsledky)
Rozhraní RS232: např. pro čtečku čárových kódů
Rozměry (v x š x h): 153 x 365 x 391 mm
Hmotnost: cca 8 – 10 kg
Zdroj napětí: 24 VDC (+10 / -5 %) 5 A
Výstup napětí: 24 VDC (+10 / -5 %) 3 A
