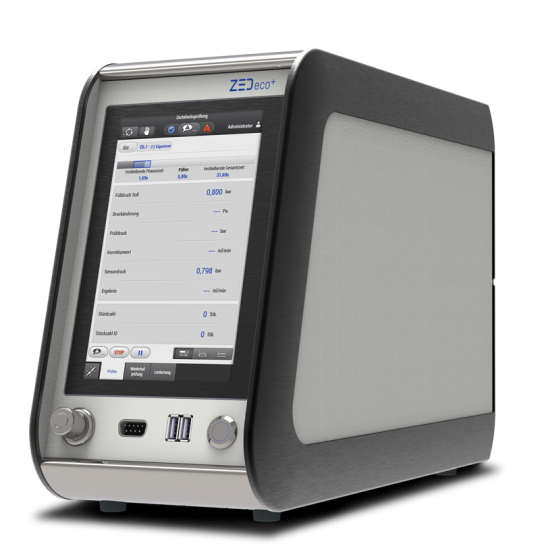

ZEDeco+

Standardizovaný, kompaktní, způsobilý pro budoucnost

ZEDeco+ je pro Průmysl 4.0 způsobilý jednokanálový přístroj na testování těsnosti pro definované standardní aplikace.

Hospodárné kompaktní řešení umožňuje vysoce přesné testování s rychlým snímáním a kombinuje přitom moderní design s maximální uživatelskou přívětivostí. Integrovaný server OPC -UA slouží jako standardizované rozhraní budoucích průmyslových aplikací.

Metody měření

RD	RD relativní tlak

Příslušenství (volitelně)

Zkušební netěsnost
Kalibrátor netěsnosti
Čtečka čárových kódů
Externí odvzdušňovací ventil

Příklady použití ZEDeco+

Automotive: Kompletní motory, hlavy válců, převodovky, tepelné výměníky, řídicí elektronika, baterie, vedení, ventily, palivové články, čerpadla …
Medicínská technika: Katétry, dialyzační filtry/boxy, vyplachovací/hadicové systémy, nádoby na sekret, stříkačky, externí plíce …

Balení/kosmetika: Dávkovací čerpadla, plastové lahve, kartuše …
Domácí spotřebiče: Vodní výhybky/čerpadla, plynové ventily/armatury, krbová kamna, kompresory …
Všeobecný průmysl: Válce, pojistné/zpětné ventily, spojky, chapače, kulové kohouty, těsnění, škrticí kolíky …

Detailní zobrazení

Vlastnosti výrobku

Řízení založené na PC s výkonnou vícejádrovou CPU
7″ TFT barevný displej s multidotekovou obrazovkou
Grafické znázornění průběhu měření
Ukládání dat > 1 000 000 výsledků zkoušek
> 1 000 volně parametrizovatelných zkušebních programů
Funkce vlastního testu
Automatické sledování zkušebního tlaku
Elektronický regulátor tlaku
Přípojka simulace netěsnosti k připojení zkušební netěsnosti nebo kalibrátoru netěsnosti
Automatické zjišťování objemu se zkušební netěsností nebo simulátorem netěsnosti

Možnosti ovládání

PROFIBUS / PROFINET* Ethernet (Modbus)
Řízení čárovým kódem OPC UA (RS232)
Digitální vstupy a výstupy

*volitelně

Rozhraní

USB a Ethernet: např. pro export dat do CSV
RS232: např. pro kalibrátor netěsnosti, čtečku
Rozměry (v x š x h): 265 x 148 x 384 mm (bez spojek)
Hmotnost: 12 kg
Zdroj napětí: 24 VDC (+10 / -5 %) 5 A
Zkušební médium: Stlačený vzduch
(neobsahující olej a vodu podle
ISO 8573-1 třída 3)

Technické údaje:	Relativní tlak
Rozsah zkušebního tlaku	0 … 87 psi / 6 bar
Přesnost zkušebního tlaku	1 % v. E. ¹
Měřicí rozsah	jako rozsah zkušebního tlaku
Rozlišení měření	0,5 ppm v. E. ¹
Nejmenší měřitelná změna tlaku (specificky pro typ)	0,5 Pa (14,5 psi / 1 bar) … 2 Pa (87 psi / 6 bar)
Přesnost měření (míra netěsnosti)	v závislosti na zkušebním uspořádání
Opakovatelnost	v závislosti na zkušebním uspořádání
