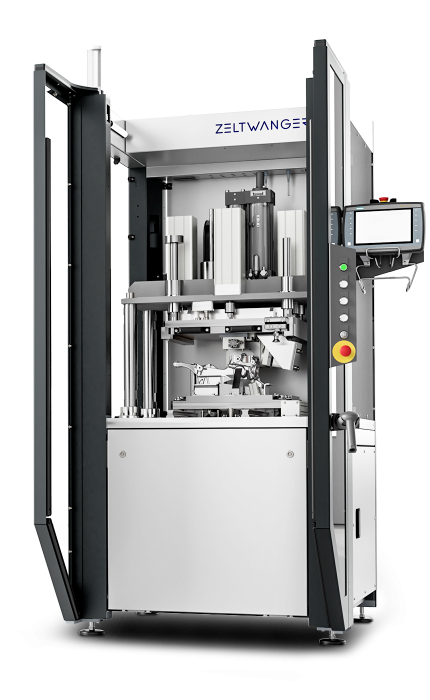

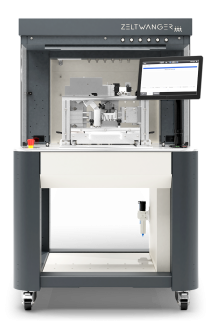

ZEDsystem

Standardisierte Dichtheitsprüfung 2.0

Die ZEDsystem ist eine individuell konfigurierbare Schiebeschlittenanlage für die Dichtheitsprüfung.

Sie erlaubt die Integration von zusätzlichen Prozessen, eine schnelle Umrüstung sowie die Beladung von Hand oder via Robotik. Sie lässt sich
sowohl in vollautomatische Fertigungslinien integrieren als auch manuell nutzen und bietet durch drei Baureihen für jede
Kundenanforderung die optimale Lösung.

Messmethoden

RD	Relativdruck (optional: 2-Kanal)
RD / GP	Relativdruck mit Glockenprüfung
RD / DF	Relativdruck mit Durchfluss
DD	Differenzdruck
SD	Staudruck
MF	Massefluss

(Erhältliche Druckbereiche siehe: ZEDcore & ZEDsatellite)

Zusätzliche Prozesse

Bauteilkennzeichnung mittels Laser (DMC-Code), Ritzprägen, Körnerpunkt oder Farbpunkt
Fügen
Einpressen von Kugeln/ Expandern
Schrauben
Elektrische Prüfung
Anwesenheitskontrolle
Barcode/Datamatrix Scannen

Anwendungsbeispiele

Automotive: Alu-Guss-Gehäuse, Zylinderblock, Zylinderkopf, Getriebe, Wärmetauscher, Steuerelektronik, Batterie, Leitungen, Ventile, Brennstoffzellen, Pumpen …
Medizintechnik: Katheter, Dialysefilter/-boxen, Spül-/Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen …

Verpackung/Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen …
Hausgeräte: Wasserweichen/-pumpen, Gasventile/-armaturen, Elektrobauteile …
Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen …

ZEDsystem: Baureihen im Überblick

Produktmerkmale

Steuereinheit Siemens SPS
Bedienelemente Multitouch Mobile Panel und Bedienfeld
Kommunikation Anbindung an kundenseitige ERP Systeme über OPC-UA, TCP-IP, … oder USB und Netzwerkschnittstelle z.B. für den Dateiexport in CSV, XML
Sicherheit Seitliche Umhausung, Schwenktüren mit Sicherheitsschaltern rückseitig, Zugänglichkeit vorne durch Sicherheitslichtgitter Sicherheitstechnische Anbindung an automatische Be- und Entladung
Pneumatik/Elektrik In die Anlage integriert
Statusanzeige Anlagenstatus über Signalleuchte, Bauteilprüfung IO/NIO über LED-Konzept
Wechselwerkzeuge Kodiertes Schnellwechselsystem

Baureihe	1000	2000	3000
Bauteilgröße mindestens (L x B x H)	350 x 350 x 250 mm	600 x 500 x 300 mm	600 x 500 x 300 mm
Bauteilgewichte max.	25 kg	50 kg	50 kg
Adaptionskräfte max.	< 30 kN /< 5 kN (vert. / horiz.)	< 100 kN /< 15 kN (vert. / horiz.)	< 100 kN /< 15 kN (vert. / horiz.)
Taktzeit	ca. 8 s (zzgl. Prüfzeit)	ca. 10 s (zzgl. Prüfzeit)	ca. 12 s (zzgl. Prüfzeit)
Abmessungen Anlage (L x B x H)	1.100 x 1.100 x 2.200 mm	1.540 x 1.540 x 2.200 mm	3.740 x 2.640 x 2.200 mm
Anzahl Dichtheitsprüfmodule	bis 3 (max. 6 Kanäle)	bis 4 (max. 8 Kanäle)	bis 4 (max. 8 Kanäle)
Spannungsversorgung	400 V	400 V	400 V
