ZEDcell

Durch Schnüffelprüfung selbst kleinste Leckagen finden

Die ZEDcell ist unsere standardisierte, robotergesteuerte Anlage, mit deren Hilfe Sie über die Schnüffelprüfung auch kleinste Lecks lokalisieren.

Die Anlage wird an Ihre Bedürfnisse angepasst und findet somit problemlos Integration in Ihre Fertigungslinien.

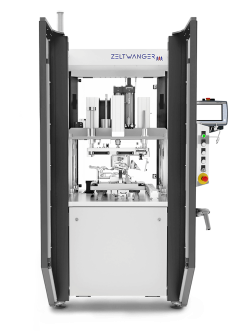

ZEDcell von ZELTWANGER

Prozesse

Bauteilkennzeichnung
Barcode/DMC Scannen
Dichtheitsprüfung mit Nachweisgasen
Fügen/Adaptieren
Elektrische Prüfung
Anwesenheitskontrolle
Restgasanalyse (via Dienstleister)

Anwendungsbeispiele

Alu-Guss-Gehäuse
Batteriegehäuse
Batterierahmen
Brennstoffzellen usw.
Produkte aus Medizintechnik
Verpackung/Kosmetik
Hausgeräte
Allgemeine Industrie

Technische Informationen

Steuerung: Siemens oder Beckhoff
Kommunikation: Anbindung an kundenseitige ERP Systeme über OPC-UA, TCP-IP, … oder USB und Netzwerkschnittstelle z. B. für den Dateiexport in CSV, XML
Sicherheit: Sicherheitsschott und Schutztüren mit Sicherheitsschalter, je nach Beladekonzept und Zugänglichkeit. Sicherheitstechnische Anbindung an automatische Be- und Entladung
Spannungsversorgung: 400 V / 480 V

Ausstattung: Pneumatik, Elektrik und Prozesstechnik in die Anlage integriert
Statusanzeige: Anlagenstatus über Signalleuchte, Bauteilprüfung IO/NIO über LED-Konzept
Bauteilgröße: Individuell
Bauteilgewicht: Individuell
Abmessungen der Anlage: Unterschiedliche Skalierungsgrößen, je nach Bauteil

Broschüre Dichtheitsprüfung mit Nachweisgasen

Download (PDF)
