ZEDstation

Schnellere Prüfung mit der Stand-alone-Zelle

Die ZEDstation schließt die bisherige Lücke zwischen Einzelprüfgerät und vollautomatisierter Anlage.

Sie ermöglicht es Ihnen, Teile wirtschaftlicher und schneller auf Dichtheit und Funktion zu prüfen, als es mit einer manuellen Einzelprüfung möglich ist.

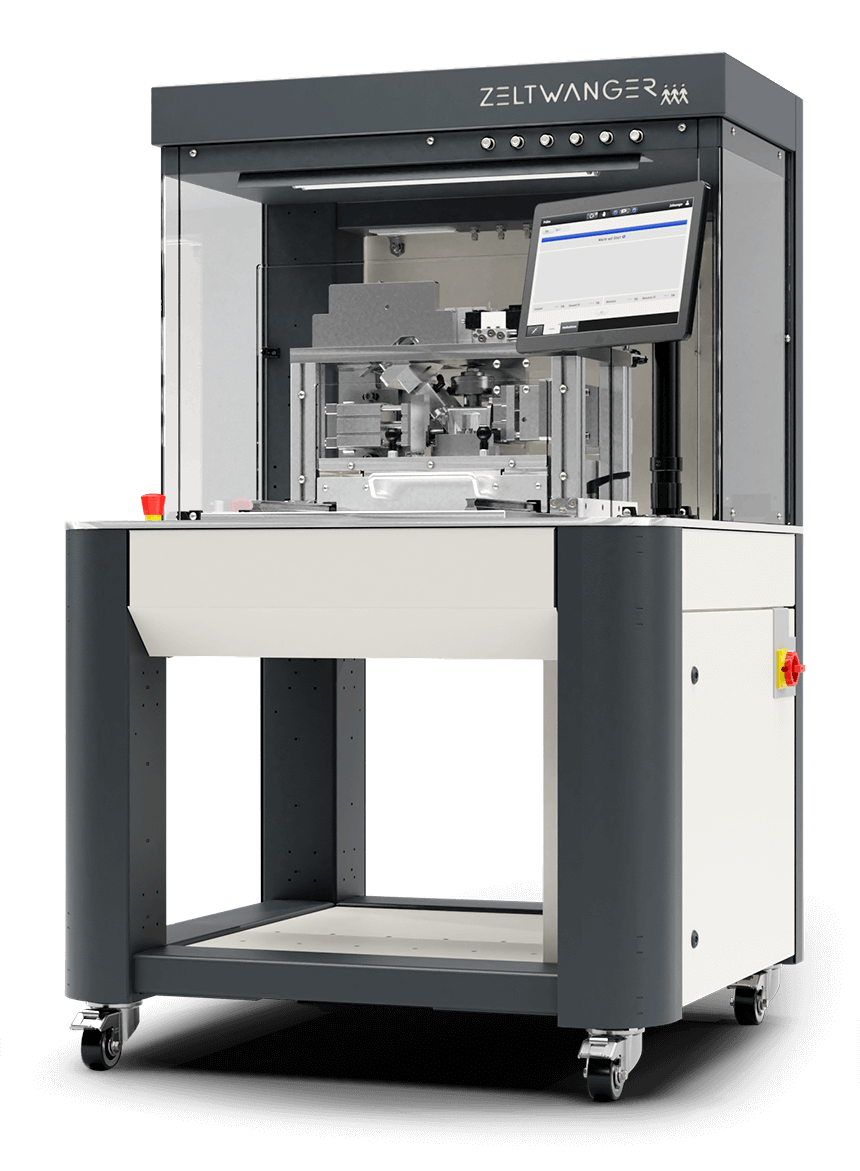

ZEDstation von ZELTWANGER

Messmethoden

RD
RD Relativdruck (optional: 2-Kanal)
RD / GP
Relativdruck mit Glockenprüfung
RD / DF
Relativdruck mit Durchfluss
DD
Differenzdruck
SD
Staudruck
MF
Massefluss

(Erhältliche Druckbereiche ZEDcore)

Zubehör (optional)

  • Labeldrucker
  • Barcode-Scanner
  • Tastaturschublade
  • NIO-Schacht
  • Markiereinheit
    • Laserbeschriftung
    • Ritzpräger
    • Farbmarkierung
    • Körperpunkt

Anwendungsbeispiele für die ZEDstation

  • Automotive: Motoren, Zylinderköpfe, Getriebe, Wärmetauscher, Steuer­elektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen ...
  • Medizintechnik: Katheter, Dialysefilter/-boxen, Spül-/Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen ...
  • Verpackung/Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen ...
  • Hausgeräte: Wasserweichen/-pumpen, Gasventile/-armaturen, Kaminöfen, Kompressoren ...
  • Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen ...

Detailansicht

ZEDstation mit Beschriftung der Einzeltteile

Produktmerkmale

  • Steuereinheit: PC-basierte Steuerung mit leistungsfähiger Mehrkern-CPU und Windows 10 IoT Enterprise
  • 15" TFT-Farbdisplay mit Touchscreen
  • Datenspeicherung > 1.000.000 Prüfergebnisse
  • Intuitive Bedienung mit zusätzlicher individueller Benutzerführung ermöglicht ein schnelles Zurechtfinden an der Station
  • Kundenspezifische Kombinationen von Dichtheits-
    und Funktionsprüfungen
  • Einfache und modulare Wechselvorrichtung zum schnellen Umrüsten bei verschiedenen Prüflingen
  • Ergonomische Bauform und Bedienung
  • Individuelles NIO-Management
  • Klare Statusanzeige durch innovatives LED-Konzept

Bedienmöglichkeiten

  • Barcode-Scanner (optional)
  • Taster
  • Touchscreen

Schnittstellen

  • USB- und Ethernet-Schnittstelle: z. B. für den Datenexport in den Formaten CSV, XML
  • Abmessungen (H x B x T):
    • a) ca. 1.600 x 1.000 x 1.100 mm
    • b) ca. 1.600 x 1.400 x 1.100 mm
    • c) ca. 1.600 x 1.400 x 1.500 mm

Hier stehen Ihnen alle technischen Informationen der ZEDstation als Download zur Verfügung.

Datenblatt ZEDstation (PDF)
