Prüfleck

Sicheres Zubehör für die ZED-Gerätefamilie

Das ZELTWANGER Prüfleck wird für die Überprüfung und Parametrierung von Lecktest- und Dichtheitsprüfgeräten verwendet.

Hierfür wird das Prüfleck an die Lecksimulation des Gerätes angeschlossen. Das Prüfleck besteht aus einer speziell gefertigten, temperaturunempfindlichen Glaskapillare, die durch einen Vorfilter vor Verschmutzung und durch ein Metallgehäuse vor Beschädigung geschützt wird. Es wird auf einen spezifischen Prüfdruck und eine spezifische Leckrate gefertigt.

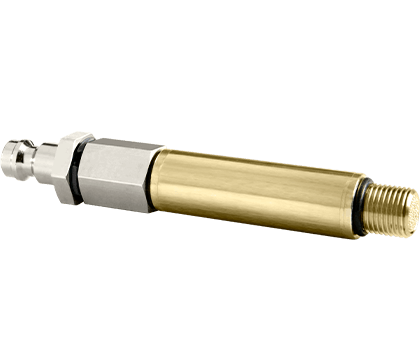

Prüfleck von ZELTWANGER

Lieferumfang

  • 1 x Prüfleck inkl. Vorfilter 5 μm
  • 1 x Kunststoffkoffer
  • 1 x Stecknippel 4 x 6
  • 1 x Prüfzertifikat

Zubehör

  • Anschlussstecker
    Fa. Stäubli RBE 03 / Fa. Swagelok B-QC 4
  • Gehäuse in Edelstahl
  • Kundenspezifisches Meisterteil mit Prüfleck (auf Anfrage)

Technische Daten

Genauigkeit:

+ / - 5 % vom Nennwert

Druckluftversorgung:

Öl- und wasserfreie Druckluft (ISO 8573-1 Klasse3)

Temperaturmessbereich:

10 °C – 40 °C

Prüfmedium:

Luft (weitere Medien auf Anfrage)

Messmittelüberwachung

Wir empfehlen eine jährliche Kalibrierung des Prüflecks.

Standard-Messbereiche

Leckraten:
0,2 – 40
Nml / min
Prüfdrücke:
-0,9 – 30 bar
Weitere Messbereiche auf Anfrage

Laden Sie alle technischen Details zum Prüfleck von ZELTWANGER mit dem Datenblatt herunter.

Datenblatt Prüfleck (PDF)

Verwandte Produkte

ZEDcore

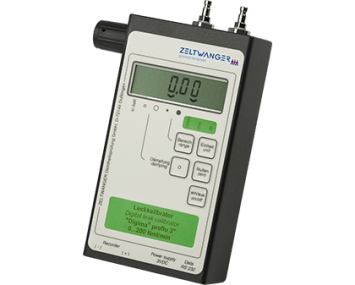

Leckkalibrator
