ZEDsatellite

Genaues Messen
direkt am Prüfling

Das dezentrale Mess- und Prüfmodul ZEDsatellite ermöglicht eine Messung direkt am Prüfling und erhöht so die Messgenauigkeit und -zuverlässigkeit. Die Daten aus den verfügbaren Messmethoden lassen sich bequem zentral über die ZEDbox oder jede andere Einheit der ZED-Familie mit Ausnahme des ZEDeco+ auslesen. Dabei sind Entfernungen zur Auswerteeinheit bis zu 50m möglich.

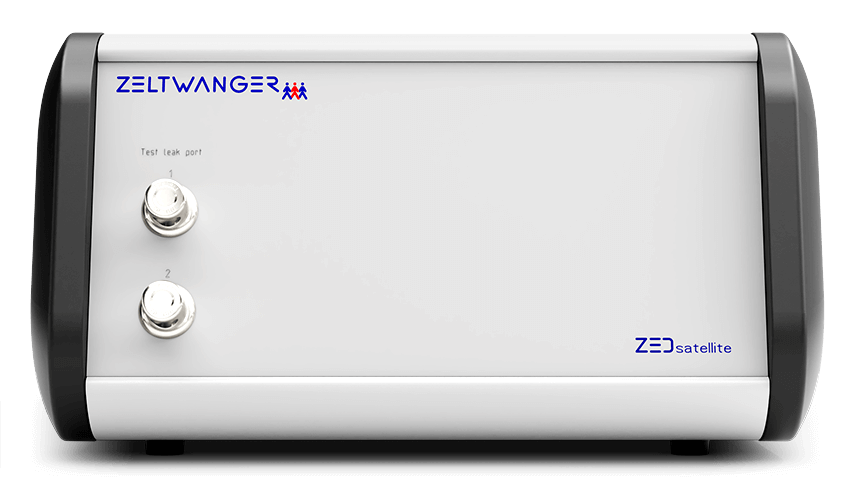

ZEDsatellite von ZELTWANGER

Messmethoden

RD
Relativdruck
(optional: 2-Kanal)
RD / GP
Relativdruck mit Glockenprüfung
RD / iDF
Relativdruck mit indirektem Durchfluss
RD / DF
Relativdruck mit Durchfluss
DD
Differenzdruck
DD / GP
Differenzdruck mit Glockenprüfung
SD
Staudruck
MF
Massefluss

(erhältliche Druckbereiche siehe technische Daten)

Zubehör (optional)

  • Prüfleck
  • Leckkalibrator

Anwendungsbeispiele

  • Automotive: Motoren, Zylinderköpfe, Getriebe, Membrane, Zusatzherzgeräte, Leistungsadapter, Hybridantriebe, Wärmetauscher, Steuerelektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen …
  • Medizintechnik: Katheter, Dialysefilter/-boxen, Spül-/Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen …
  • Verpackung/Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen …
  • Hausgeräte: Wasserweichen, Wasserpumpen, Gasventile/-armaturen, Kaminöfen, Kompressoren …
  • Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen, Drosselstifte …

Steuereinheit

Erweiterungs- und Kombinationsmöglichkeiten

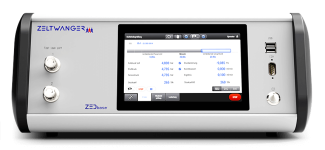

ZEDbox 1 extern
+ 1 extern		 max. 2 Kanäle
ZEDbase+ 1 intern
+ 1 extern		 max. 2 Kanäle
ZEDmod intern
extern		 max. 8 Kanäle

Schnittstellen

  • Verbindung zu weiteren Messmodulen
  • Weitere Schnittstellen sind Bestandteil des Messmoduls ZEDcore
  • Schnittstelle zur Steuereinheit
  • Abmessungen (HxBx T):
    170 x 310 x 430 mm
  • Gewicht: 7,5 kg o. Netzteil

  • Spannungsversorgung:
    230 VAC, intern 24 VDC (+10/ -5%) 5A

  • Prüfmedium ZEDcore: Druckluft
    (öl- und wasserfrei nach ISO 8573-1 Klasse 3)
Technische Daten: ZEDcore
Relativdruck		 ZEDcore
Differenzdruck		 ZEDcore
Staudruck		 ZEDcore
Massefluss		 ZEDcore
Durchfluss
Prüfdruckbereich
(Mehrere Abstufungen möglich)		 Unterdruck* -0,9 bar –
Überdruck 20 bar**		 0 … 6 bar** Unterdruck* -0,9 bar –
Überdruck 16 bar**
Prüfdruckgenauigkeit 1,0 % v. E. 1,0 % v. E. 1,0 % v. E.
Messbereich wie Prüfdruckbereich -100 … 100 mbar 10.000 … 450.000 ccm / min | ml / min -50 … 50 oder -250 … 250 ccm / min | ml / min bis 250.000 ccm / min | ml / min
Messauflösung 0,5 ppm v. E.
Kleinste messbare Druck-änderung (typspezifisch)

0,5 Pa (1 bar) …
4 Pa (20 bar)

 0,1 Pa 0,1 Pa (50 mbar) …
1,5 Pa (6 bar)
Messgenauigkeit (Leckrate) abhängig vom Prüfaufbau abhängig vom Prüfaufbau Typisch 5 % v. M. nicht
kleiner als 0,5 % v. E.
Wiederholbarkeit abhängig vom Prüfaufbau abhängig vom Prüfaufbau

< 0,5 % v. M. nicht kleiner als 0,05 % v. E. (abhängig vom Prüfaufbau)

Weitere Genauigkeiten, Prüfdrücke, Ansteuerungsmöglichkeiten sowie kundenspezifische Protokolle zu übergeordneten Datenerfassungs- und Auswertesystemen auf Anfrage

Datenblatt ZEDsatellite

Download (PDF)
