ZEDbox

Die universelle Steuer- und Auswerteeinheit

ZEDbox passt sich ganz Ihren Anforderungen an: Die universelle Steuer- und Auswerteeinheit ermöglicht als Netzwerkspeicher einen sicheren Datentransfer und gleichzeitig die Archivierung aller Messergebnisse Ihrer Dichtheitsprüfgeräte aus der ZED-Familie.

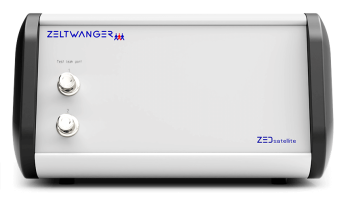

Für einen sicheren Datenaustausch lässt sich die ZEDbox maßgeschneidert in Ihr firmeninternes ERP-System integrieren und als Gateway nutzen. Zudem erlaubt die universelle Steuer- und Auswerteeinheit der ZELTWANGER Gruppe, die neuen, dezentralen ZEDsatellite-Module sowie individuellen Vorrichtungen anzusteuern und deren Daten auszuwerten.

ZEDbox ist mit allen Einheiten der ZED-Gerätefamilie kompatibel.

ZEDbox von ZELTWANGER

Produktmerkmale

  • PC-basierte Steuerung mit leistungsfähiger Mehrkern-CPU und Windows 10 IoT Enterprise
  • 7″ TFT-Farbdisplay mit kapazitivem Touchscreen
  • Grafische Darstellung des Messverlaufes
  • Datenspeicherung > 1.000.000 Prüfergebnisse
  • > 1.000 frei parametrierbare Prüfprogramme
  • Eigentestfunktion
  • Statistikfunktion
  • Automatische Prüfdrucküberwachung
  • Elektronischer Druckregler
  • Sequenzielle Prüfungen/Parallelprüfung
  • Automatische Volumenermittlung mit einem Prüfleck
  • Steuerung von ZEDsatellite

Zubehör (optional)

  • Prüfleck
  • Leckkalibrator
  • Barcode-/Datamatrix-Scanner
  • Tastatur

Messmethoden

RD
Relativdruck
(optional: 2-Kanal)
RD / GP
Relativdruck mit Glockenprüfung
RD / iDF
Relativdruck mit indirektem Durchfluss
RD / DF
Relativdruck mit Durchfluss
DD
Differenzdruck
DD / GP
Differenzdruck mit Glockenprüfung
SD
Staudruck
MF
Massefluss

Anwendungsbeispiele

  • Automotive: Komplettmotoren, Zylinderköpfe, Getriebe, Wärmetauscher, Steuerelektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen, …
  • Medizintechnik: Katheter, Dialysefilter/-boxen, Spülsysteme, Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen, …
  • Verpackung / Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen, …
  • Hausgeräte: Wasserweichen, Wasserpumpen, Gasventile/ -armaturen, Kaminöfen, Kompressoren, …
  • Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen, …

Ansteuerungsmöglichkeiten

  • PROFIBUS/PROFINET/ETHERCAT*
  • Ethernet (Modbus,WebAPI,OPC-UA) Modbus, Barcode-Steuerung
  • 8 frei konfigurierbare Ein- und Ausgänge. Optional erweiterbar

Schnittstellen

  • VGA Port: für den Anschluss eines externen Monitors
  • USB- und Ethernet-Schnittstelle: z.B. für den Datenexport in CSV, XML
  • RS232-Schnittstelle: z.B. für den Leckkalibrator
  • Abmessungen: (HxBx T): 170x398x410 mm
  • Gewicht: ca. 7,5 kg o. Netzteil
  • Spannungsversorgung: 230 VAC, intern 24 VDC (+10/ -5%) 5A
  • Prüfmedium ZEDcore: Druckluft
    (öl- und wasserfrei nach ISO 8573-1 Klasse 3)
  • Medien-/Umgebungstemperatur:
    50 … 104°F / 10 … 40°C
  • Nennleistung: 25 … 75 W

*optional

Datenblatt ZEDbox
