ZEDbase+

Gute Dichtheitsprüfung beginnt mit den Basics

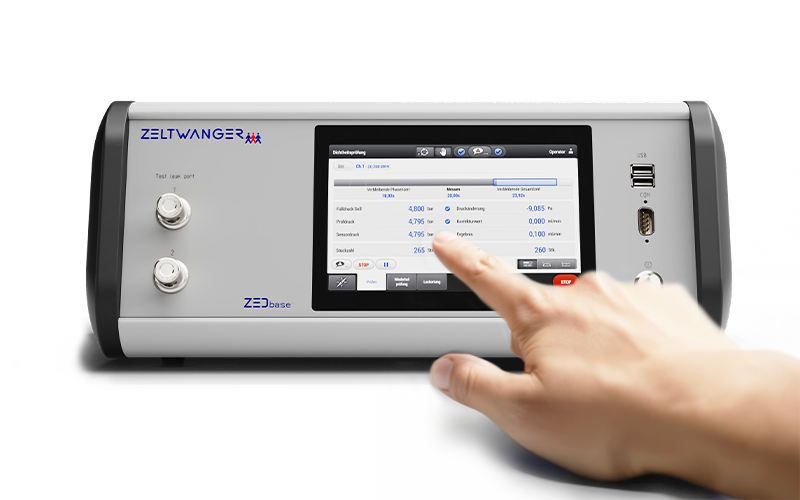

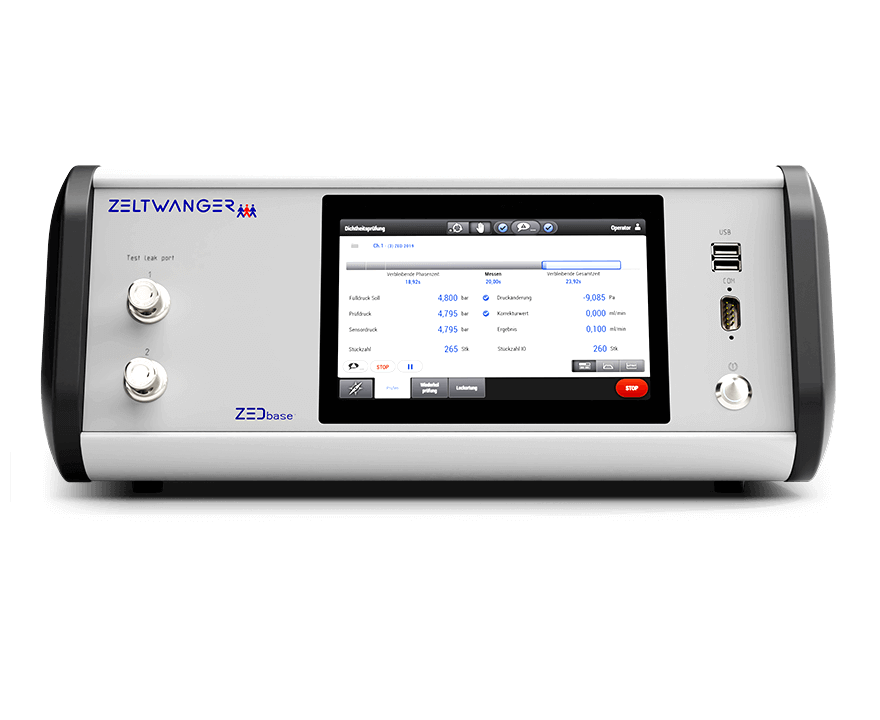

Die ZEDbase+ ist die Weiterentwicklung der ZEDbase Geräteserie mit einer neuen Auswahl an intelligenten StandardZusatzfunktionen. So passen Sie das Dichtheitsprüfsystem problemlos an Ihre individuellen Prüfanforderungen an. Dank der intuitiven Bedienoberfläche mit vielen Standardfunktionen kann das Gerät leicht eingerichtet und bedient werden.

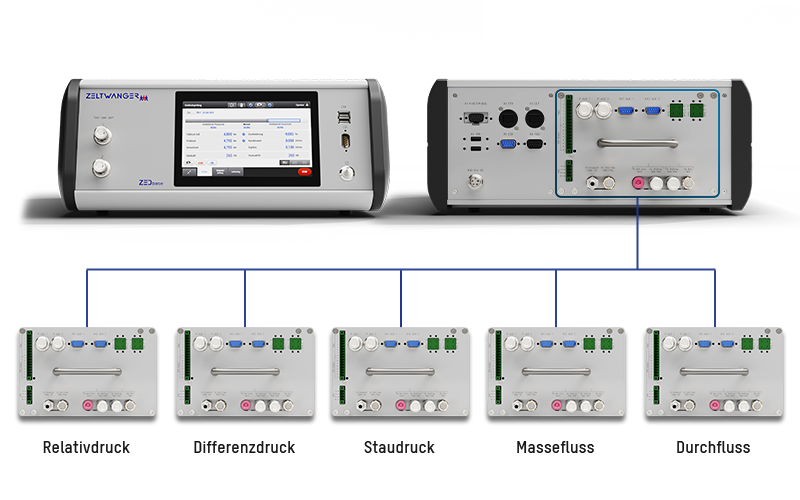

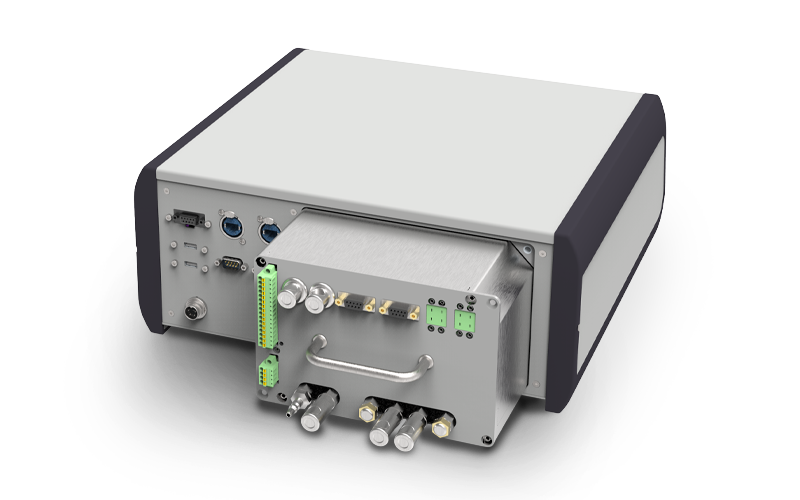

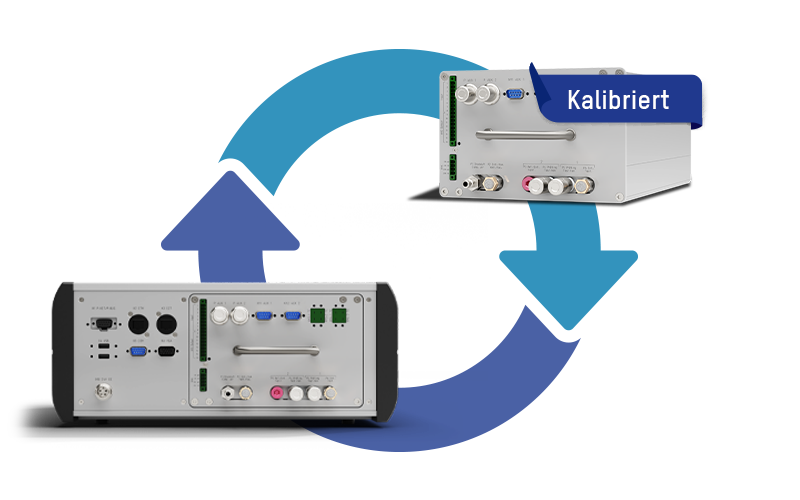

Die ZEDbase+ ist die Basis für das ZEDcore, mit dem in Kombination unter anderem die Messmethoden Relativdruck, Differenzdruck, Staudruck, Massefluss und Durchfluss in unterschiedlichen Druckbereichen durchgeführt werden können.

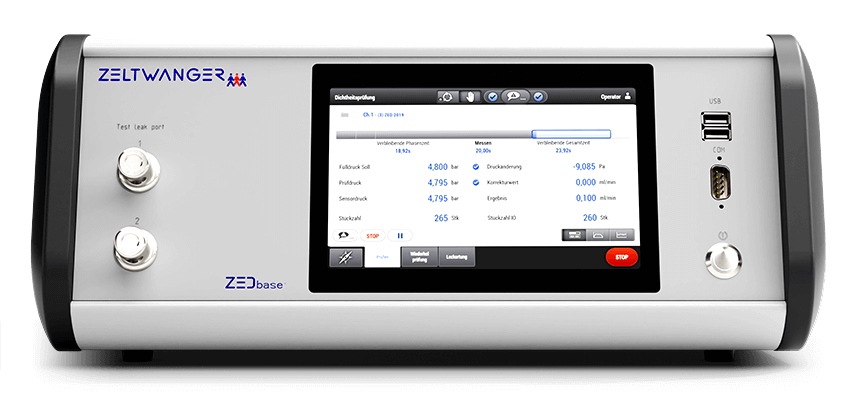

ZEDbase+ von ZELTWANGER

Messmethoden

RD
RD Relativdruck (optional: 2-Kanal)
RD / GP
Relativdruck mit Glockenprüfung
RD / DF
Relativdruck mit Durchfluss
DD
Differenzdruck
SD
Staudruck
MF
Massefluss

(erhältliche Druckbereiche siehe technische Daten)

Zubehör (optional)

  • Prüfleck
  • Leckkalibrator
  • Barcode-/Datamatrix-Scanner
  • Tastatur

Anwendungsbeispiele

  • Automotive: Komplettmotoren, Zylinderköpfe, Getriebe, Wärmetauscher, Steuerelektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen…
  • Medizintechnik: Katheter, Dialysefilter/-boxen, Spül-/Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen…
  • Verpackung/Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen…
  • Hausgeräte: Wasserweichen/-pumpen, Gasventile/-armaturen, Kaminöfen, Kompressoren…
  • Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen…

Produktmerkmale

  • PC-basierte Steuerung mit leistungsfähiger
    Mehrkern-CPU und Windows 10 IoT
  • 7″ TFT-Farbdisplay mit kapazitivem Touchscreen
  • Grafische Darstellung des Messverlaufes
  • Datenspeicherung > 1.000.000 Prüfergebnisse
  • > 1.000 frei parametrierbare Prüfprogramme
  • Eigentestfunktion
  • Statistikfunktion
  • Automatische Prüfdrucküberwachung
  • Elektronischer Druckregler
  • Lecksimulationsanschluss zum Anschluss eines Prüflecks oder Leckkalibrators
  • Sequenzielle Prüfungen/Parallelprüfung
  • Automatische Volumenermittlung mit einem Referenzleck
  • Steuerung von ZEDsatellite

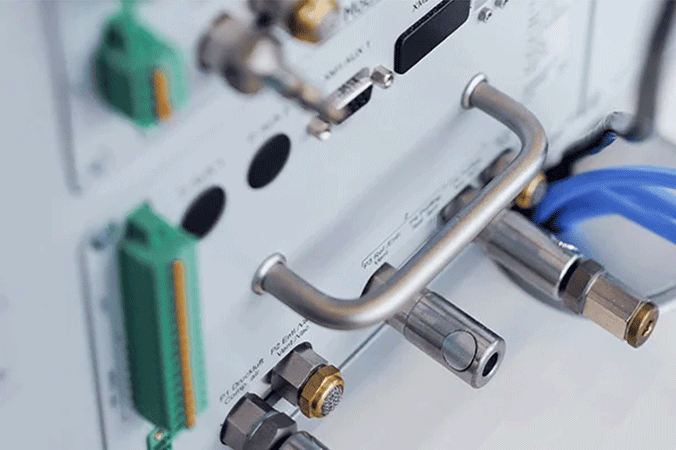

Ansteuerungs möglichkeiten

  • PROFIBUS/PROFINET/ETHERCAT*
  • Ethernet (Modbus,WebAPI,OPC-UA) Modbus, Barcode-Steuerung
  • 8 frei konfigurierbare Ein- und Ausgänge. Optional erweiterbar

Ansteuerungs möglichkeiten

  • VGA: für den Anschluss eines externen Monitors
  • USB- und Ethernet-Schnittstelle: z. B. für den Datenexport in CSV, XML
  • RS232-Schnittstelle: z. B. für den Leckkalibrator
  • Abmessungen (HxBx T): 170x398x410 mm
  • Gewicht: 9,9 kg o. Netzteil
  • Spannungsversorgung: 230 VAC, intern 24 VDC (+10/ -5%) 5A
  • Prüfmedium: Druckluft (öl- und wasserfrei nach ISO 8573-1 Klasse 3)
  • Medien-/Umgebungstemperatur: 50 … 104°F / 10 … 40°C
  • Nennleistung: 25 … 75 W
Technische Daten: ZEDcore
Relativdruck		 ZEDcore
Differenzdruck		 ZEDcore
Staudruck		 ZEDcore
Massefluss		 ZEDcore
Durchfluss
Prüfdruckbereich
(Mehrere Abstufungen möglich)		 Vakuum … 232 psi / 16 bar 0 … 6 bar Vakuum … 87 psi / 6 bar
Prüfdruckgenauigkeit 1 % v. E. (vom Endwert) 1 % v. E. 1 % v. E. 1 % v. E.
Messbereich wie Prüfdruckbereich -100 … 100mbar 10.000 … 450.000ccm/min ml/min -50 … 50 oder -250 … 250 ccm / min | ml / min bis 250.000 ccm / min | ml / min
Messauflösung 0,5 ppm v. E.
Kleinste messbare Druck- änderung (typspezifisch) 0,5Pa (1bar)
… 4Pa (20bar)		 0,1 Pa 0,1 Pa (50 mbar) … 1,5 Pa (6 bar)
Messgenauigkeit (Leckrate) abhängig vom Prüfaufbau abhängig vom Prüfaufbau Typisch 5 % v. M. nicht
kleiner als 0,5 % v. E.
Wiederholbarkeit abhängig vom Prüfaufbau abhängig vom Prüfaufbau 0,5 % v. M. nicht kleiner als 0,05 % v. E. (abhängig vom Prüfaufbau)

Weitere Genauigkeiten, Prüfdrücke, Ansteuerungsmöglichkeiten sowie kundenspezifische Protokolle zu übergeordneten Datenerfassungs- und Auswertesystemen auf Anfrage

Datenblatt ZEDbase+

Download (PDF)
