ZEDeco+

Standardisiert,
kompakt und zukunftsfähig

Die ZEDeco+ ist ein Industrie-4.0-fähiges Einkanal-Dichtheitsprüfgerät für definierte Standardanwendungen.

Die wirtschaftliche Kompaktlösung ermöglicht eine hochgenaue Prüfung mit schneller Abtastrate und kombiniert dabei modernes Design mit absoluter Nutzerfreundlichkeit. Der integrierte OPC-UA-Server dient als standardisierte Schnittstelle zukünftiger industrieller Anwendungen.

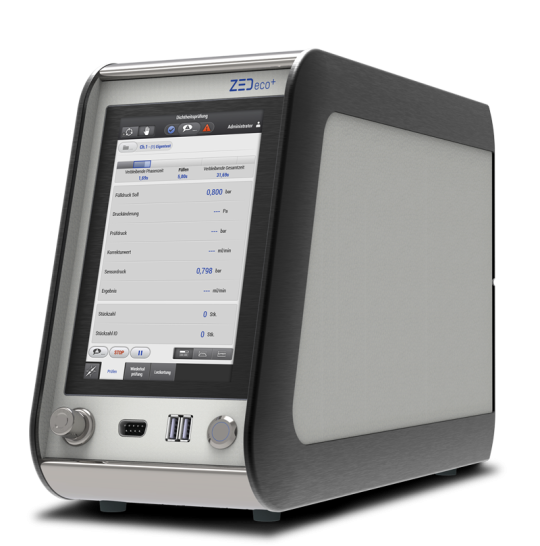

ZEDeco von ZELTWANGER

Messmethoden

RD

RD Relativdruck

Zubehör (optional)

  • Prüfleck
  • Leckkalibrator
  • Barcode-Scanner
  • Externes Entlüftungsventil

Anwendungsbeispiele

  • Automotive: Komplettmotoren, Zylinderköpfe, Getriebe, Wärmetauscher, Steuerelektronik, Batterien, Leitungen, Ventile, Brennstoffzellen, Pumpen …
  • Medizintechnik: Katheter, Dialysefilter/-boxen, Spül-/Schlauchsysteme, Sekretbehälter, Spritzen, externe Lungen …
  • Verpackung/Kosmetik: Dosierpumpen, Kunststoffflaschen, Kartuschen …
  • Hausgeräte: Wasserweichen/-pumpen, Gasventile/-armaturen, Kaminöfen, Kompressoren …
  • Allgemein Industrie: Zylinder, Sicherheits-/Rückschlagventile, Kupplungen, Greifer, Kugelhähne, Dichtungen, Drosselstifte …

Detailansichten

Produktmerkmale

  • PC-basierte Steuerung mit leistungsfähiger Mehrkern-CPU
  • 7″ TFT-Farbdisplay mit Multi-Touch-Screen
  • Grafische Darstellung des Messverlaufes
  • Datenspeicherung > 1.000.000 Prüfergebnisse
  • > 1.000 frei parametrierbare Prüfprogramme
  • Eigentestfunktion
  • Automatische Prüfdrucküberwachung
  • Elektronischer Druckregler
  • Lecksimulationsanschluss zum Anschluss eines Prüflecks oder Leckkalibrators
  • Automatische Volumenermittlung mit einem Prüfleck oder einem Lecksimulator

Ansteuerungsmöglichkeiten

  • PROFIBUS/PROFINET* Ethernet (Modbus)
  • OPC-UA Barcodesteuerung (RS232)
  • Digitale Ein- und Ausgänge

*optional

Schnittstellen

  • USB- und Ethernet: z. B. für den Datenexport in CSV
  • RS232: z. B. für Leckkalibrator, Scanner
  • Abmessungen (H x B x T): 265 x 148 x 384 mm (ohne Kupplungen)
  • Gewicht: 12 kg
  • Spannungsversorgung: 24 VDC (+10 / -5 %) 5 A
  • Prüfmedium: Druckluft (öl- und wasserfrei nach ISO 8573-1 Klasse 3)
Technische Daten: Relativdruck
Prüfdruckbereich 0 … 87 psi / 6 bar
Prüfdruckgenauigkeit 1 % v. E. 1
Messbereich wie Prüfdruckbereich
Messauflösung 0,5 ppm v. E. 1
Kleinste messbare Druck­änderung (typspezifisch) 0,5 Pa (14,5 psi / 1 bar) … 2 Pa (87 psi / 6 bar)
Messgenauigkeit (Leckrate) abhängig vom Prüfaufbau
Wiederholbarkeit abhängig vom Prüfaufbau

Weitere Genauigkeiten, Prüfdrücke, Ansteuerungsmöglichkeiten sowie kundenspezifische Protokolle zu übergeordneten Datenerfassungs- und Auswertesystemen auf Anfrage

1 vom Endwert
